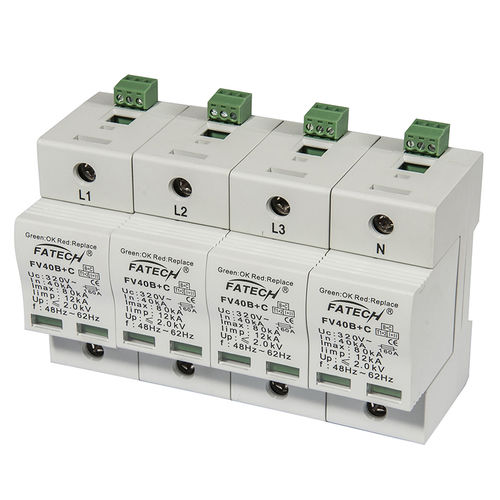

Limitatore di sovratensione di tipo 1 FV40B+C/4-xxx(S) series

di tipo 2per alimentazione elettricadi telesegnalazione

1.Descrizione Gli scaricatori di fulmini e scaricatori di sovratensione Fatech Classe I+II sono adatti per sistemi di messa a terra TT e TN. I parafulmini 3P+N da costruzione e scaricatori di sovratensioni basati su grandi varistori a ossido metallico di potenza e assemblano un varistore a ossido metallico e un tubo di scarico gas in serie tra la linea di fase e la linea neutra, senza corrente di inseguimento. 2. Caratteristiche 1) scaricatori di sovratensione tipo 1+2 in caso di presenza di una parte di base e di moduli di protezione a innesto MOV. 2) MOV interno ad alta energia. 3) Bassa tensione residua e risposta rapida. 4) Controllo affidabile grazie al sezionatore Thermo Dynamic Control. 5) Con contatto di segnalazione a distanza per dispositivo di controllo. 6) Segnalazione di guasto tramite un segno rosso nella finestra d'ispezione. 7) Modo di protezione: L1,L2,L3-PE,N-PE,N-PE 3. Parametri elettrici 1) Classe di prova IEC/EN/VDE: Classe I+II/B+C/T1+T2 2) Modo di protezione: L1,L2,L3-PE,N-PE,N-PE 4) Tensione nominale 50(60)Hz Un: 110V/220V~ 5）Rated Tensione (tensione di funzionamento massima continua) Uc:150V~, 275V~, 320V~, 320V~ 6) Corrente di scarica massima (8/20μs) Imax: 80kA 7) Corrente nominale di scarica (8/20μs) In: 40kA 8) Tempo di risposta tA: ≤25ns 9) Fusibile di riserva consigliato: 160A 10) Connessioni I/O: Da terminale a vite: 10-35mm2; Da bus di collegamento 11) Montaggio: Guida simmetrica (EN50022/DIN46277-3) 12) Gamma di temperatura di funzionamento / umidità / umidità / altitudine: -40 ℃ ~ +80 ℃ ~ +80 ℃/30% ~ 90%/3000m 13) Grado di protezione: IP20 14) Materiale dell'alloggiamento: UL94V0 15) Indicatore di disconnessione: Indicatore meccanico (verde: OK, rosso: sostituire) 16) Contatto di controllo remoto: Facoltativo 17) Corrente di impulso (10/350μs) Impulso: 12kA
