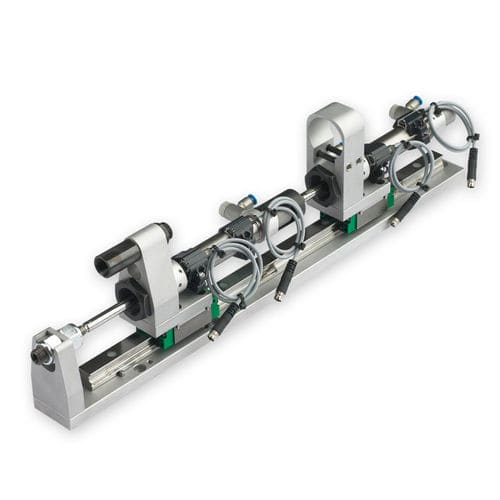

Unità di avanzamento di avvitatura SW series

SLITTA DI AVVITATURA A SINGOLO MOVIMENTO CON VITE A VISTA Prevede la funzione “vite a vista”: la vite è mantenuta saldamente all’interno della testa di trattenimento e il movimento di ingaggio della vite è realizzato tramite un cilindro aggiuntivo che, una volta arrivata la vite nella testa di trattenimento, consente di effettuare l’imbocco sull’impronta della stessa, prima di realizzare le fasi di eventuale avvicinamento e successiva avvitatura. In lega di alluminio, leggera e compatta (larga solo 40 mm) è impiegabile su manipolatori, assi elettrici, robot e sopporta spinte assiali importanti. Caratterizzata dal solo movimento che il motore compie per arrivare al punto di avvitatura ed eseguirla. Dotata di scorrimento su pattini a ricircolo di sfere, deceleratori pneumatici, regolatore di pressione per regolare la forza di spinta sulla vite in fase di avvitatura, sensori di controllo posizione fine corsa, regolatori di portata aria, raccorderia pneumatica e staffa di supporto. Indicata per motori con ø max 42,5 mm Dimensione binario: 15mm oppure 20 mm. Su richiesta, slitte con dispositivo OFF-SET per interassi molto ristretti.
