Unità di controllo di serraggio E-TCS

programmabiledigitalecon touch screen

UNITÀ DI ALIMENTAZIONE E CONTROLLO PER MANDRINI PER AVVITARE E MCB

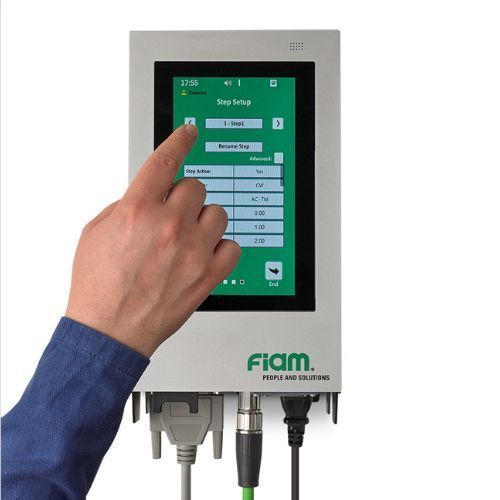

L'unità E-TCS alimenta e controlla tutte le funzioni del motore elettrico per avvitare E MCB collegato. Fornisce programmazione avanzata e controllo accurato di ogni fase del processo di avvitatura con visualizzazione in tempo reale su schermo touch a colori. Progettata per l'industria e l'integrazione INDUSTRY 4.0, è predisposta per l'interconnessione con i sistemi di gestione dello stabilimento per scambio dati, visualizzazione remota, monitoraggio e controllo dei processi.

VISUALIZZAZIONI

• Visualizzazione completa del ciclo di avvitatura
• Visualizzazione istantanea di COPPIA / ANGOLO / TEMPO
• Visualizzazione grafica dei dati di avvitatura
• Segnalazione esito tramite cambio colore del display e luci sull'utensile
• Ultimi 200 record di log di avvitatura
• Ultimi 200 diagrammi di avvitatura

PROGRAMMAZIONE

• Programmazione poka-yoke direttamente sullo schermo touch a colori
• 100 Job configurabili, richiamabili dal pannello operatore
• 100 Task configurabili per ogni Job
• 12 Step configurabili per ogni Task
• 3 strategie di avvitatura selezionabili negli Step:
• Torque Control – Angle Monitoring (TC-AM)
• Angle Control – Torque Monitoring (AC-TM)
• Torque and Angle Control (AC and TC)
• Programmazione WIZARD: guida dalla configurazione Job allo Step
• Schermate di programmazione in Inglese (EN) e Italiano (IT)
• Schermate di test I/O: forzare ingressi/uscite dall'unità per diagnostica/collaudo

ALTRE TIPOLOGIE DI CONTROLLO DEL CICLO DI AVVITATURA

• Avvitatura in senso orario o antiorario (configurabile)
• Controllo coppia minimo / massimo
• Controllo angolo minimo / massimo
• Controllo tempo minimo / massimo
• Coppia soglia per lettura e monitoraggio angolo
• Calcolo in tempo reale di Cm e CmK
• Conteggio viti e limiti di riavvitatura per vite in caso di NOK
• Velocità e direzione di svitamento parametriche
• Riduzione velocità durante l'avvitatura con coppia/velocità finale impostabili (downshift)
• Tempo di mantenimento per conservare la coppia per intervallo regolabile
• Durata della rampa di accelerazione

MEMORIA ED ESPORTAZIONE DATI

• Log esportabili tramite Fieldbus (es. PROFINET, MODBUS TCP, ETHERNET/IP)
• Import/export dei programmi di avvitatura
• Dati memorizzabili su SD-card estraibile per backup e export
• Capacità sistema: oltre 1 milione di avvitature

CARATTERISTICHE

• Riconoscimento automatico dell'utensile collegato e dei relativi parametri
• Connettore I/O: 8 ingressi / 8 uscite, liberamente programmabili (10 + 8 funzioni assegnabili)
• Porta Fieldbus per reti industriali comuni
• Porta USB per aggiornamenti firmware e import/export programmi/log
• Porta SD per SD-card estraibile (programmi e log)
• Livelli di autorizzazione protetti da password (fino a 4 utenti)
• Cavo di alimentazione fornito
• Orologio integrato data/ora
• Tensione di alimentazione: 100–240 Vac (120V~230V ±10% 50–60 Hz)

APPLICAZIONI
Adatta all'automazione dei processi di avvitatura nei settori: automotive, aerospaziale, elettrodomestici, elettromeccanica. Garantisce flessibilità negli assemblaggi, tracciabilità completa dei dati e riduzione dei costi grazie alla diminuzione dei pezzi scarto.

CARATTERISTICHE / SPECIFICAZIONI TECNICHE
Modello: E-TCS
Codice: 686200210
Dimensioni (mm): H 279 x L 153 x P 172.5
Compatibile con: E MCB (motori avvitatori )
Ingressi: 8
Uscite: 8
Tensione di alimentazione (Vac): 100–240
Tipo: Unità di alimentazione e controllo
Peso: 3,7 kg

• Modello: E-TCS
• Codice prodotto: 686200210
• Dimensioni: H 279 x L 153 x P 172.5 mm
• Compatibile con E MCB
• Ingressi: 8 / Uscite: 8
• Schermo touch a colori per visualizzazione e programmazione
• Connettività Fieldbus: PROFINET, MODBUS TCP, ETHERNET/IP
• Memoria: SD-card estraibile, USB (import/export); capacità > 1.000.000 avvitature
• Gestione utenti: fino a 4 livelli protetti da password
