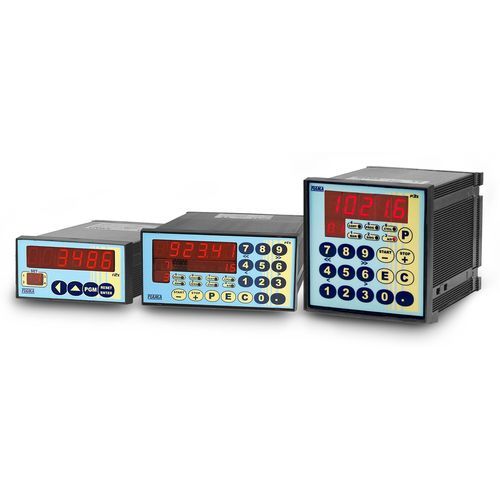

Posizionatore monoassiale PX series

manualelinearerotativo

Gli strumenti della serie P_X sono posizionatori monoasse programmabili con uscita a relé o analogica che elabora segnali forniti da trasduttori incrementali quali encoder e righe ottiche, banda magnetica (P1X-P2X) o da trasduttori di posizione potenziometrici lineari o rotativi (P3X). La possibilità di creare programmi di lavoro personalizzati, li rende estremamente versatili (macchine da taglio, piegatrici, ecc.). Per ottimizzare l’accuratezza del posizionamento, è prevista l’introduzione di alcuni parametri in grado di compensare l’inerzia del sistema, i giochi e l’usura degli accoppiamenti meccanici. Il posizionamento è gestito dalle uscite a relé Start/Stop, Avanti/Indietro, Lento/Veloce, Fine Posizionamento. E’ possibile disporre di un’uscita analogica in tensione configurabile come -10 +10V oppure 0 +10V o l’uscita in corrente 4÷20mA per il controllo di inverter o azionamenti. Gli ingressi del posizionatore Start, Emergenza, Preset, Contapezzi ed ingressi di conteggio sono tutti optoisolati. ➤ Altre caratteristiche sono: modalità di lavoro automatica/semiautomatica, manuale, assoluta/linea, memorizzazione di 99 quote di posizionamento con possibilità di programmare il numero di pezzi da eseguire in successione e il numero di ripetizioni del ciclo; funzione di test per la verifica di ingressi e uscite; collegamento via seriale RS232 o RS485 MODBUS RTU. Si possono memorizzare fino a 99 quote. • P1X: la tastiera a 16 tasti ed 8 indicatori di funzione rendono semplice ed immediato l’uso e la configurazione del posizionatore. • P2X: la programmazione avviene con grande facilità mediante quattro tasti posti sul pannello frontale;
