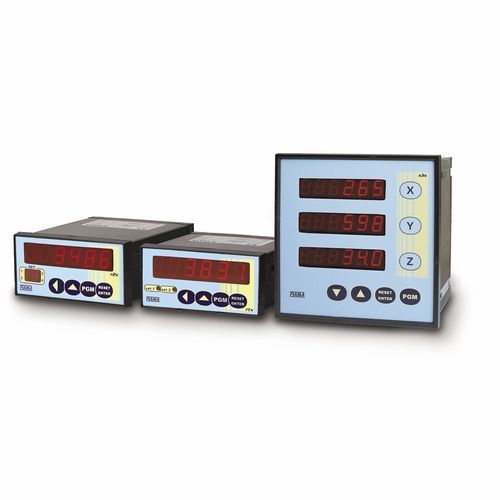

Indicatore universale F1X5 series

digitaleda montare su pannello

Gli strumenti della serie F_X sono visualizzatori mono-bidirezionali a microprocessore con display, particolarmente indicato per la rilevazione di quote lineari ed angolari con segnali forniti da trasduttori incrementali quali encoder e righe ottiche, banda magnetica, sensori di prossimità, o come contaimpulsi per segnali forniti da sensori di prossimità, contatti meccanici, fotocellule ecc. Altre caratteristiche: fattore di correzione degli impulsi in ingresso, attivazione di 2 relè, reset/preset della quota da tastiera e da morsettiera. I visualizzatori F_X sono estremamente versatili e adatti a numerose applicazioni. I seguenti modelli hanno collegamento seriale RS232 o RS485 MODBUS RTU. • F1X5: visualizzatore mono-bidirezionale a microprocessore con display a sei cifre più segno (scala di lettura -99999 +999999). Modelli : F1X5- solo visualizzato; F1X5-2 con 2 interventi ia relé in scambio; F1X5-RS232 o F1X5-RS485 con uscita seriale RS232 o RS485 protocollo MODBUS; F1X5-2RS232 o F1X5-2RS485 con 2 interventi a relè e uscita seriale RS232 o RS485. La versione F1X5-SSI è utilizzata per trasduttori assoluti che usano una interfaccia SSI standard RS422: si può configurare il sistema per accettare un formato dati di tipo gray o di tipo binario con un numero di bit selezionabili tra 4 e 24. • F2X: un display ausiliario a due caratteri consente una programmazione guidata del visualizzatore. Modelli : F2X- solo visualizzato; F2X-2 con 2 interventi a relé in scambio; F2X-4 4 interventi a relé; F2X-RS232, F2X-RS485 con uscita seriale; F2X-2RS232, F2X-2RS485, con 2 interventi a relé e uscita seriale; F2X-T con uscita analogica;
