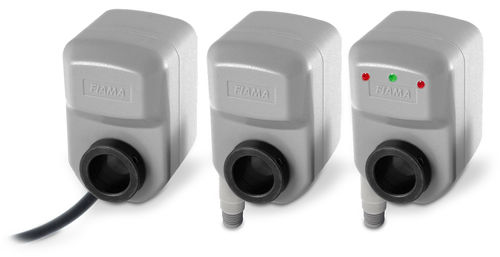

Sensore di posizione rotativo PR20 series

senza contattopotenziometricoEtherCAT

I trasduttori PR20 convertono un movimento rotativo in una variazione di resistenza, garantendo elevata precisione e affidabilità . Caratteristiche principali: • Albero passante con foro Ø20 mm. • Cassa antiurto autoestinguente, resistente a solventi, benzina, olii e grassi. • Potenziometro rotativo di precisione azionato tramite un sistema di trasmissione collegato all’albero di comando. • Disponibili con potenziometri da 1, 3, 5 o 10 giri, con rapporti di trasmissione in moltiplica o riduzione. • Riduttore dotato di frizione per la protezione del potenziometro. • Per un corretto utilizzo, è fondamentale conoscere i giri dell'albero di comando necessari per completare la corsa totale (vedi Tabella passi/rapporti) Versioni disponibili: • con uscita cavo. • con uscita con connettore. • con interfaccia analogica integrata, alimentazione 24V DC, uscita 4-20mA. • con interfaccia analogica integrata, alimentazione 24V DC, uscita 0-10V. • con interfaccia seriale RS485 Modbus RTU per trasmettere la misura di posizione e dati diagnostici al PLC. Guida utente con 3 LED di segnalazione (rosso/verde) personalizzabili. Integrazione protocolli Profinet, EthernetIP, Powerlink, EtherCAT tramite GatewayPR20. Applicazioni: L’abbinamento con un visualizzatore elettronico (V4P, P3X) consente di ottenere un sistema di misura economico ed efficace per il controllo di spostamenti in: Macchine utensili, automatiche, lavorazione del legno, marmo e altri materiali con risoluzione massima: ±0,1 mm
