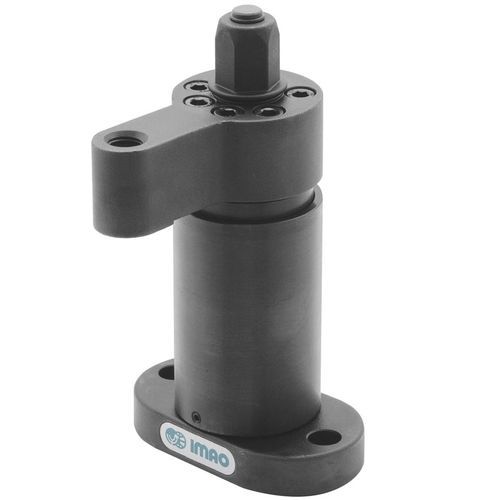

Dispositivi di serraggio ad azionamento manuale PTSW2-12L

rotantein acciaio

Queste pinze oscillanti si posizionano, quindi si bloccano direttamente sul pezzo da lavorare per esercitare una pressione diretta verso il basso. Quando si rilascia il morsetto, il braccio ruota di 90 gradi per facilitare la rimozione e il posizionamento del pezzo. La scanalatura interna a spirale forza la rotazione positiva del braccio del morsetto sia nel movimento di bloccaggio che in quello di sbloccaggio. Questi morsetti sono progettati per essere utilizzati in linee di produzione robotizzate in cui i robot utilizzano guide per dadi. Per l'azionamento di questi morsetti è possibile utilizzare anche un avvitatore a impulsi con impostazione della coppia. L'estremità filettata del braccio del morsetto consente di installare una punta di serraggio. Il corpo e l'albero sono realizzati in acciaio legato 4140. Il braccio del morsetto è in acciaio legato 1045. Le parti sono trattate termicamente con una finitura di ossido nero. I pezzi che terminano con R hanno una direzione di serraggio oraria, i numeri di parte che terminano con L hanno una direzione di serraggio antioraria.
