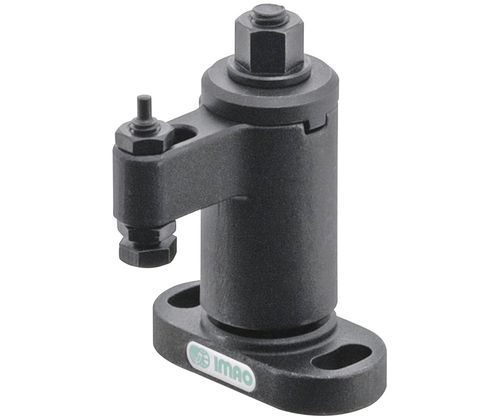

Dispositivi di serraggio ad azionamento manuale QLSWC-0618

rotantein miniatura

Questi morsetti miniaturizzati oscillano in posizione e si fissano direttamente sul pezzo da lavorare per esercitare una pressione diretta verso il basso. Il braccio oscilla completamente per consentire un facile carico e scarico del pezzo. Per attivare il braccio oscillante si utilizza una chiave dinamometrica o una maniglia rimovibile che consente all'utente di applicare una pressione precisa. Il dado flangiato viene utilizzato per attivare il braccio oscillante e consente all'utente di applicare una pressione precisa utilizzando una chiave dinamometrica o una maniglia rimovibile per evitare interferenze. Ideale per le applicazioni in cui è richiesta una forza di serraggio precisa per evitare la distorsione dei pezzi. Viene fornito con un bullone di contatto che può essere invertito per superfici rifinite o ruvide. Si monta dall'alto con due fori di montaggio. Il modello QLSWC-05 fornisce una forza di serraggio fino a 517 libbre; il modello QLSWC-06 fornisce una forza di serraggio fino a 809 libbre. Il braccio della pinza si sposta in senso antiorario. Il corpo, la rondella, il dado della flangia e il mandrino sono realizzati in acciaio legato 1045. Il braccio di bloccaggio è realizzato in acciaio legato 4140. Le parti sono trattate termicamente con una finitura all'ossido nero.
