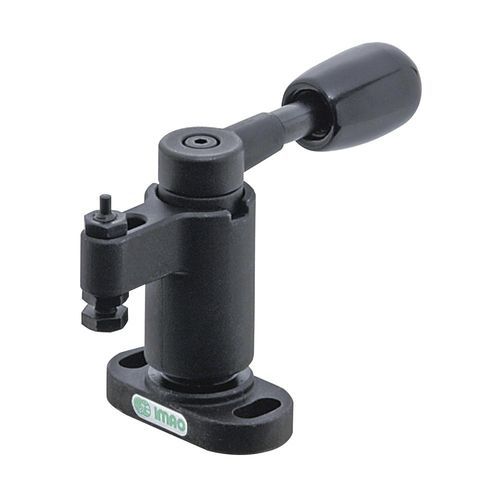

Dispositivi di serraggio rotante QLSWC100L

azionato a cammaper pezzi da lavorarein acciaio

Queste pinze oscillanti in miniatura oscillano in posizione e si fissano direttamente sul pezzo da lavorare per esercitare una pressione diretta verso il basso. Il braccio oscilla completamente per consentire un facile carico e scarico del pezzo. Ideale per operazioni di serraggio ripetitive. Viene fornito con un bullone di contatto che può essere invertito per superfici finite o ruvide. Si monta dall'alto con due fori di montaggio. La serie 100 fornisce una forza di serraggio di 247 libbre, la serie 150 di 404 libbre. I numeri di parte che terminano con R hanno una direzione di serraggio oraria, quelli che terminano con L hanno una direzione di serraggio antioraria. Il carico massimo per l'azionamento dell'impugnatura è di 22 libbre per la serie 100 e di 33 libbre per la serie 150. Il corpo, la maniglia e il mandrino sono realizzati in acciaio legato SAE-1045. Il braccio della pinza e l'albero della camma sono realizzati in acciaio legato SAE-4140. Le parti sono trattate termicamente con finitura in ossido nero. L'impugnatura è in plastica nera.
