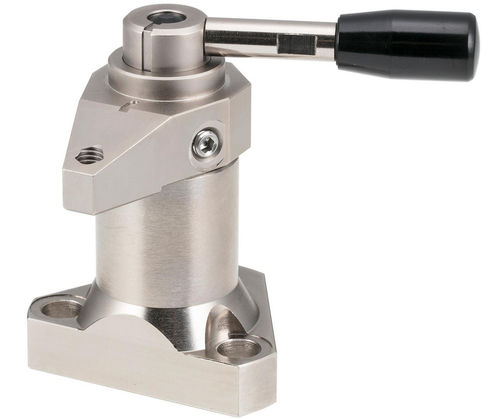

Dispositivi di serraggio manuale QLSWW series

meccanicoad azionamento manualea molla

Descrizione
I morsetti oscillanti Stablelock fanno ruotare il braccio in posizione e serrano verticalmente per esercitare pressione diretta verso il basso sul pezzo. Utilizzano un meccanismo a sfere con molla che garantisce una forza di serraggio costante e un bloccaggio positivo, con un «clic» tattile al punto di serraggio per evitare il serraggio eccessivo. Le linee di indicazione su maniglia e corpo mostrano le posizioni bloccato/sbloccato. Il braccio si ripiega completamente per facilitare carico e scarico. I codici che terminano con R serrano in senso orario; quelli con L in senso antiorario. È possibile collegare un gripper o una vite al foro filettato M6 all'estremità del braccio (venduti separatamente). Montaggio superiore con due fori di fissaggio per installazione sicura.

Materiali e finitura
Corpo e braccio leva: acciaio legato 1045. Cilindro: acciaio legato 4140. Maniglia: plastica fenolica nera. Tutte le parti metalliche sono nichelate per deposizione chimica per migliorare la resistenza alla corrosione e all'usura.

Varianti disponibili (tabella)
Colonne: ID | SKU | Numero pezzo | Direzione serraggio | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | H posizione serrata (mm) | H1 posizione non serrata (mm) | R forza di serraggio (Lbs) | Carico operativo (Lbs) | PN
189677 | QLSWW30R-100 | QLSWW30R-100 | Orario | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (nessun PN indicato)
189676 | QLSWW30L-100 | QLSWW30L-100 | Antiorario | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (nessun PN indicato)

Caratteristiche tecniche / specifiche

• Serie / Modello: QLSWW
• Funzionamento: Il braccio oscillante si posiziona e poi serrra verticalmente per pressione diretta verso il basso
• Direzioni di serraggio: Destra (R) = orario; Sinistra (L) = antiorario
• Meccanismo di serraggio: Sfere caricate a molla con superficie conica per bloccaggio positivo; linee di indicazione su maniglia/corpo mostrano bloccato/sbloccato
• Maniglia: Fenolica nera con sensazione di «clic» al punto di serraggio per evitare serraggio eccessivo
• Montaggio: Montaggio dall'alto con due fori di fissaggio
• Foro filettato M6 all'estremità del braccio per collegare gripper o vite (disponibile separatamente)
• Materiale corpo e braccio: Acciaio legato 1045
• Materiale cilindro: Acciaio legato 4140
• Finitura: Nichelatura per deposizione chimica su tutte le parti metalliche per resistenza alla corrosione e usura
• Dimensioni esempio (QLSWW30R-100 / QLSWW30L-100): D=14 mm, D1=30 mm, D2=18 mm, W=58 mm, W1=42 mm, H (serrato)=76 mm, H1 (non serrato)=86 mm
• Forza di serraggio (esempi): 224 Lbs (intervallo indicato 112-337)
• Carico operativo (esempi): 18 Lbs
