Pressore in acciaio 0302x

intagliatoin acciaio inossidabileà molla

Prodotto

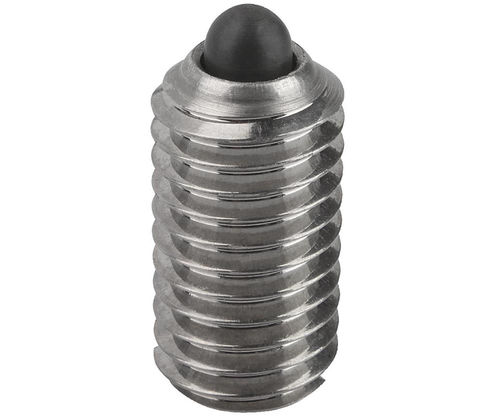

Pistoni a molla, tipo spina 03025 con estremità scanalata, manicotto inossidabile e spina temprata. Unità: pollici.

Descrizione
Pistone a molla di tipo spina con estremità scanalata per azionamento manuale o con utensile. Il manicotto è in acciaio inossidabile con finitura naturale; la spina e la molla sono in acciaio inox (o acciaio in alcune varianti) e la spina è temprata per resistenza all'usura. Applicazioni tipiche: indicizzazione, posizionamento, arresto e fissaggio di componenti smontabili in assemblaggi industriali.

Tipi di prodotto

• 03025 — Corpo e spina in acciaio inossidabile, forza finale standard
• 03025 — Corpo e spina in acciaio inossidabile, forza finale leggera
• 03020 — Corpo e spina in acciaio, forza finale standard
• 03020 — Corpo e spina in acciaio, forza finale leggera

Opzioni di parti (tabella)
Header: ID | SKU | Part Number | Thread (in) | D1 (in) | L (in) | H (in) | N (in) | F1 Initial (lbs) | F2 Final (lbs)
125907 | 03025-AE | 03025-AE | #8-32 | .07 | .35 | .06 | .02 | 1.35 | 4.5
125912 | 03025-AG | 03025-AG | #8-36 | .07 | .35 | .06 | .02 | 1.35 | 4.5
126317 | 03025-A1 | 03025-A1 | #10-32 | .09 | .47 | .08 | .03 | 1.35 | 4.5
126322 | 03025-A2 | 03025-A2 | 1/4-20 | .11 | .55 | .08 | .04 | 1.57 | 4.5
125916 | 03025-AJ | 03025-AJ | 1/4-28 | .11 | .55 | .08 | .04 | 1.57 | 4.5
125893 | 03025-A3 | 03025-A3 | 5/16-18 | .16 | .63 | .08 | .05 | 3.37 | 6.74
125896 | 03025-A4 | 03025-A4 | 3/8-16 | .18 | .75 | .10 | .06 | 4.5 | 7.87
125900 | 03025-A5 | 03025-A5 | 1/2-13 | .24 | .87 | .14 | .08 | 6.74 | 12.36
125904 | 03025-A6 | 03025-A6 | 5/8-11 | .33 | .94 | .18 | .10 | 10.12 | 22.48

Caratteristiche / specifiche tecniche

• Tipo: Pistone a molla tipo spina con estremità scanalata
• Materiali: Manicotto inossidabile; spina e molla in inox o acciaio; spina temprata; manicotto con finitura naturale
• Stile estremità: Estremità scanalata per azionamento manuale o con utensile
• Unità: Pollici
• Filetti disponibili (in): #8-32, #8-36, #10-32, 1/4-20, 1/4-28, 5/16-18, 3/8-16, 1/2-13, 5/8-11
• Campi dimensionali per parte: D1, L, H, N (pollici)
• Forze della molla per parte: F1 (iniziale, lbs) e F2 (finale, lbs)
• Esempi di forze: F1 = 1.35–10.12 lbs; F2 = 4.5–22.48 lbs
