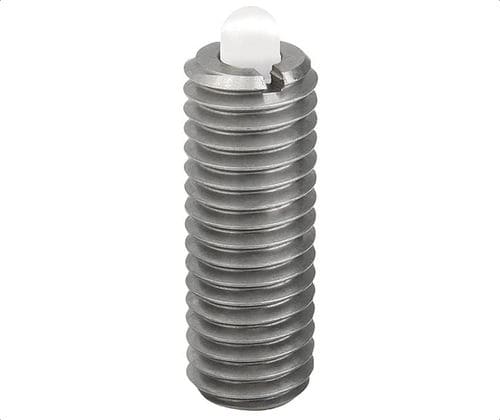

Pressore intagliato 03058 series

in acciaio inossidabileà mollacon foro esagonale

Panoramica
Pulsanti a molla tipo perno della serie 03058. Manicotto e molla in acciaio inossidabile con stelo/plunger in plastica. Estremità esagonale e opzione scanalata/top-slot per il fissaggio. Le scanalature consentono il fissaggio in foro cieco o dalla parte superiore con l'apposito utensile di assemblaggio (ordinare separatamente). Unità espresse in pollici.

Opzioni pezzi

• SKU 03058-AE | N. parte: 03058-AE | Filettatura: #8-32 | D1: .06 in | L: .59 in | H: .06 in | T: .08 in | T1: .02 in | N: .02 in | S: .050 in | F1 (iniziale): 1.12 lbs | F2 (finale): 3.6 lbs | Utensile assemblaggio PN: 03040-904
• SKU 03058-AG | N. parte: 03058-AG | Filettatura: #8-36 | D1: .06 in | L: .59 in | H: .06 in | T: .08 in | T1: .02 in | N: .02 in | S: .050 in | F1 (iniziale): 1.12 lbs | F2 (finale): 3.6 lbs | Utensile assemblaggio PN: 03040-904
• SKU 03058-A1 | N. parte: 03058-A1 | Filettatura: #10-32 | D1: .09 in | L: .71 in | H: .09 in | T: .08 in | T1: .03 in | N: .03 in | S: 1/16 in | F1 (iniziale): 1.35 lbs | F2 (finale): 4.5 lbs | Utensile assemblaggio PN: 03040-905
• SKU 03058-A2 | N. parte: 03058-A2 | Filettatura: 1/4-20 | D1: .11 in | L: .79 in | H: .10 in | T: .10 in | T1: .04 in | N: .04 in | S: 5/64 in | F1 (iniziale): 1.57 lbs | F2 (finale): 4.5 lbs | Utensile assemblaggio PN: 03040-906
• SKU 03058-AJ | N. parte: 03058-AJ | Filettatura: 1/4-28 | D1: .11 in | L: .79 in | H: .10 in | T: .10 in | T1: .04 in | N: .04 in | S: 5/64 in | F1 (iniziale): 1.57 lbs | F2 (finale): 4.5 lbs | Utensile assemblaggio PN: 03040-906
• SKU 03058-A3 | N. parte: 03058-A3 | Filettatura: 5/16-18 | D1: .14 in | L: .87 in | H: .12 in | T: .12 in | T1: .06 in | N: .05 in | S: 3/32 in | F1 (iniziale): 2.02 lbs | F2 (finale): 7.87 lbs | Utensile assemblaggio PN: 03040-908
• SKU 03058-A4 | N. parte: 03058-A4 | Filettatura: 3/8-16 | D1: .16 in | L: .87 in | H: .12 in | T: .14 in | T1: .06 in | N: .06 in | S: 1/8 in | F1 (iniziale): 2.02 lbs | F2 (finale): 7.87 lbs | Utensile assemblaggio PN: 03040-910
• SKU 03058-A5 | N. parte: 03058-A5 | Filettatura: 1/2-13 | D1: .24 in | L: 1.10 in | H: .16 in | T: .20 in | T1: .08 in | N: .08 in | S: 5/32 in | F1 (iniziale): 2.25 lbs | F2 (finale): 12.36 lbs | Utensile assemblaggio PN: 03040-912
• SKU 03058-A6 | N. parte: 03058-A6 | Filettatura: 5/8-11 | D1: .30 in | L: 1.26 in | H: .20 in | T: .24 in | T1: .10 in | N: .10 in | S: 3/16 in | F1 (iniziale): 10.12 lbs | F2 (finale): 22.48 lbs | Utensile assemblaggio PN: 03040-916

Caratteristiche / Specifiche tecniche

• Serie: 03058
• Tipo: pulsante a molla tipo perno con estremità esagonale e opzione di fissaggio scanalata/top-slot
• Corpo e molla: manicotto e molla in acciaio inossidabile (finitura naturale)
• Materiale dello stelo: stelo/plunger in plastica
• Caratteristiche superiori: scanalature sull'estremità superiore per fissaggio in foro cieco o dalla parte superiore con utensile di assemblaggio
• Utensile di assemblaggio: richiesto ma venduto separatamente; ogni SKU indica il PN dell'utensile
• Unità: dimensioni espresse in pollici
• Filettature e gamme dimensionali disponibili: vedere le opzioni pezzi per filettatura, D1, L, H, T, T1, N, S e forze di molla F1/F2 per SKU
