Pressore a sfera in acciaio inossidabile 03074 series

à molla

Panoramica

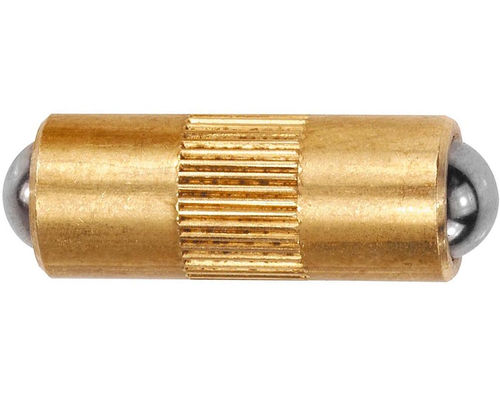

Perni a molla di tipo sfera con una sfera ad entrambe le estremità del corpo in ottone. Sfere e molle in acciaio inossidabile; le sfere sono temprate. Versione senza filettatura per montaggio a innesto; dimensioni metriche. Indicati per posizionamento, indicizzazione e fissaggio in assemblaggi industriali.

Tipi di prodotto (tabella)

• ID | SKU | Numero di pezzo | D mm | D1 mm | D2 mm (+0.05/0.00) | L mm (+0/-0.2) | H mm | F1 (Forza iniziale della molla) N | F2 (Forza finale della molla) N | PN
• 126352 | 03074-04 | 03074-04 | 4 | 3 | 4.05 | 10 | 0.9 | 0.67 | 1.57
• 126374 | 03074-05 | 03074-05 | 5 | 4 | 5.05 | 12 | 1.2 | 0.90 | 1.80
• 126382 | 03074-06 | 03074-06 | 6 | 5 | 6.05 | 16 | 1.6 | 1.35 | 2.25
• 126384 | 03074-08 | 03074-08 | 8 | 6 | 8.05 | 20 | 2.0 | 1.80 | 2.70
• 126390 | 03074-10 | 03074-10 | 10 | 8 | 10.05 | 24 | 2.9 | 2.25 | 3.60

Note

• Perni di tipo sfera con una sfera alle due estremità del corpo per contatto e posizionamento simmetrico.
• Sfere e molle in acciaio inossidabile; sfere temprate per resistenza all'usura.
• Montaggio a innesto senza filettatura; dimensioni metriche indicate nella tabella Tipi di prodotto sopra.

Caratteristiche / specifiche tecniche

• Denominazione / Modello: 03074
• Materiale del corpo: Ottone
• Sfere: Acciaio inossidabile, temprato
• Molle: Acciaio inossidabile
• Configurazione delle sfere: Due sfere (una per ogni estremità)
• Sistema di misura: Metrico
• Taglie dei pezzi e forze disponibili: vedere la tabella Tipi di prodotto sopra (D, D1, D2, L, H, F1, F2)
