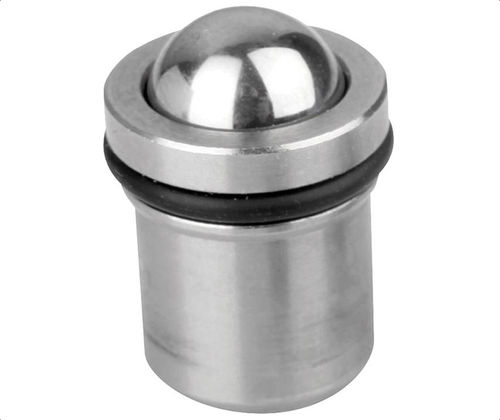

Pressore a sfera in acciaio inossidabile 03065 series

a sfereà molla

Panoramica
Il O-ring trattiene il perno nelle applicazioni verticali e a soffitto. Corpo, sfera e molla in acciaio inossidabile; la sfera è indurita. Materiale O-ring: Buna-N. Perni a molla tipo sfera, non filettati (inserimento a pressione) e metrici, progettati per posizionamento, indicizzazione e fissaggio in assemblaggi industriali.

Opzioni pezzi (tabella)
ID | SKU | Part Number | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | H (mm) | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | F1 Initial (N) | F1 Final (N)
126653 | 03065-05 | 03065-05 | 4.95 | 3.0 | 4 | 5 | 4.1 | 0.8 | 5.0 | 1.0 | 0.7 | 2.3 | 0.7 | 0.67 | 1.57
126661 | 03065-06 | 03065-06 | 5.95 | 4.0 | 5 | 6 | 5.1 | 1.0 | 6.0 | 1.0 | 0.7 | 2.3 | 0.7 | 0.90 | 1.57
126665 | 03065-08 | 03065-08 | 7.95 | 5.0 | 6 | 8 | 6.1 | 1.5 | 7.0 | 1.5 | 1.2 | 3.7 | 1.0 | 1.35 | 2.70
126667 | 03065-10 | 03065-10 | 9.95 | 6.5 | 8 | 10 | 8.1 | 1.8 | 9.0 | 2.0 | 1.2 | 4.2 | 1.5 | 1.35 | 2.70
126668 | 03065-12 | 03065-12 | 11.95 | 8.0 | 10 | 12 | 10.1 | 2.7 | 13.5 | 2.5 | 1.8 | 5.3 | 2.0 | 2.25 | 4.50
126670 | 03065-14 | 03065-14 | 13.95 | 10.0 | 12 | 14 | 12.1 | 3.5 | 16.0 | 2.5 | 1.8 | 5.5 | 2.0 | 3.37 | 5.62

Media

• Immagine prodotto e disegno disponibili (nomi dei file immagine indicati nella pagina).

Caratteristiche / Specifiche tecniche

• Tipo di prodotto: perni a molla tipo sfera, non filettati (inserimento a pressione)
• Materiale del corpo: acciaio inossidabile
• Materiale della sfera: acciaio inossidabile (indurito)
• Materiale della molla: acciaio inossidabile
• Ritenzione: O-ring per mantenere il perno in applicazioni verticali/a soffitto
• Materiale O-ring: Buna-N
• Sistema di misura: metrico
• Varianti disponibili: 03065-05, 03065-06, 03065-08, 03065-10, 03065-12, 03065-14 (vedere la tabella per dimensioni e forze della molla)
