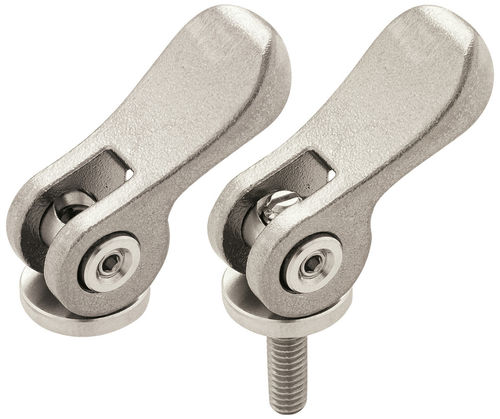

Leva di serraggio a camma eccentrica in acciaio inossidabile QLCCS series

con filettatura internaregolabilecon filettatura esterna

Descrizione
Questi dispositivi di serraggio a leva camma consentono un bloccaggio/sbloccaggio rapido senza utensili anche in spazi ristretti. Il design compatto e la maniglia tipo perno, regolabile in qualsiasi direzione, permettono un serraggio efficace in condizioni di accesso limitato. Avvitare come un fastener tradizionale; completare il serraggio finale spingendo la leva verso il basso. Sollevare la leva per rilasciare la forza di serraggio e svitare se necessario. Maniglie e perni in acciaio inossidabile serie 300; rondelle in acciaio inossidabile 304.

Funzionamento

• Avvitamento per il posizionamento
• Spingere la leva verso il basso per il serraggio finale (azione camma)
• Sollevare la leva per rilasciare la forza di serraggio e svitare

Tipi di prodotto

• QLCCS — Leve a camma — Filettate o con perno, acciaio inossidabile

Componenti disponibili (esempi)

• QLCCS-03 — M3×0.50, filettato
• QLCCS-03X10 / QLCCS-03X15 — M3×0.50, varianti perno (10 mm, 15 mm)
• QLCCS-04 / QLCCS-04X15 / QLCCS-04X30 / QLCCS-04X40 — M4×0.70, filettato e perni di varie lunghezze
• QLCCS-05 / QLCCS-05X20 — M5×0.80, filettato e perno

Caratteristiche tecniche

• Modello / Serie: QLCCS
• Funzione: Dispositivo a leva camma per serraggio/sbloccaggio rapido senza utensili
• Design: Compatto per spazi ridotti; maniglia tipo perno regolabile in tutte le direzioni
• Operazione: Impegno filettato; serraggio finale spingendo la leva; rilascio sollevando la leva
• Materiali: Maniglie e perni — acciaio inossidabile serie 300; Rondelle — acciaio inossidabile 304
• Opzioni di filetto: M3×0.50, M4×0.70, M5×0.80
• Diametri di base rappresentativi: 10 mm, 12 mm, 14 mm
• Tipi disponibili: Filettato (A) e Perno (B); varianti di lunghezza (X10, X15, X20, X30, X40)
• Dati dimensionali e prestazionali rappresentativi disponibili nella tabella parti (D, D1, D2, L, W, W1, W2, W3, R, corsa di serraggio, carico operativo, forza di serraggio)

Applicazioni

• Ideale per operazioni di cambio rapido dove i componenti vengono allentati ma non completamente smontati
• Usi comuni: attrezzature, dime, utensili, pannelli di manutenzione e linee di assemblaggio che richiedono serraggi frequenti
