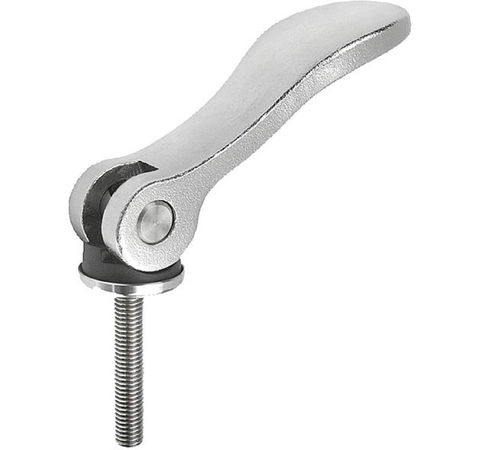

Leva di serraggio a camma eccentrica in acciaio inossidabile 04233 series

in materia plasticafilettataregolabile

Descrizione del prodotto
Questi elementi di fissaggio a leva camma consentono un serraggio e un allentamento rapidi senza utensili. Si innestano avvitando come un fissaggio convenzionale; per il serraggio finale la leva viene spinta verso il basso per aumentare la forza di serraggio. Per rilasciare la forza e svitare il perno, la leva viene tirata verso l'alto. Le leve camma regolabili presentano una scanalatura sulla parte superiore del perno per regolazioni fini della tensione senza ruotare l'impugnatura. Sono adatte per operazioni di cambio rapido dove i componenti devono essere allentati ma non smontati completamente. L'impugnatura in acciaio inossidabile ha una finitura lucidata elettrolitica; i perni in acciaio inossidabile hanno finitura naturale. Le rondelle di spinta sono in plastica.

Varianti disponibili

• 120749 | 04233-112005X20 | 04233-112005X20 | M5 | L = 20 mm | Forza di serraggio: 899 Lbs | Forza manuale: 27 Lbs | Corsa: 1,2 mm
• 120757 | 04233-112005X30 | 04233-112005X30 | M5 | L = 30 mm | Forza di serraggio: 899 Lbs | Forza manuale: 27 Lbs | Corsa: 1,2 mm
• 120762 | 04233-112005X40 | 04233-112005X40 | M5 | L = 40 mm | Forza di serraggio: 899 Lbs | Forza manuale: 27 Lbs | Corsa: 1,2 mm
• 120766 | 04233-112005X50 | 04233-112005X50 | M5 | L = 50 mm | Forza di serraggio: 899 Lbs | Forza manuale: 27 Lbs | Corsa: 1,2 mm
• 120772 | 04233-112006X20 | 04233-112006X20 | M6 | L = 20 mm | Forza di serraggio: 899 Lbs | Forza manuale: 27 Lbs | Corsa: 1,2 mm
• 120781 | 04233-112006X30 | 04233-112006X30 | M6 | L = 30 mm | Forza di serraggio: 899 Lbs | Forza manuale: 27 Lbs | Corsa: 1,2 mm
• 120795 | 04233-112006X40 | 04233-112006X40 | M6 | L = 40 mm | Forza di serraggio: 899 Lbs | Forza manuale: 27 Lbs | Corsa: 1,2 mm
• 120797 | 04233-112006X50 | 04233-112006X50 | M6 | L = 50 mm | Forza di serraggio: 899 Lbs | Forza manuale: 27 Lbs | Corsa: 1,2 mm
• 121348 | 04233-212008X25 | 04233-212008X25 | M8 | L = 25 mm | Forza di serraggio: 1.798 Lbs | Forza manuale: 78 Lbs | Corsa: 1,5 mm
• 121356 | 04233-212008X30 | 04233-212008X30 | M8 | L = 30 mm | Forza di serraggio: 1.798 Lbs | Forza manuale: 78 Lbs | Corsa: 1,5 mm

Caratteristiche / Specifiche tecniche

• Serie / denominazione modello: 04233
• Tipo di prodotto: Elemento di fissaggio a leva camma (leva camma regolabile)
• Materiale / finitura impugnatura: Impugnatura in acciaio inossidabile, finitura lucidata elettrolitica
• Materiale / finitura perno: Perni in acciaio inossidabile, finitura naturale
• Rondelle di spinta: Plastica
• Funzione di regolazione: Scanalatura sulla parte superiore del perno per regolazioni fini della tensione senza ruotare l'impugnatura
• Funzionamento: Avvitare per ingaggiare; spingere la leva verso il basso per il serraggio finale; tirare la leva verso l'alto per rilasciare la forza di serraggio e svitare
• Uso tipico: Operazioni di cambio rapido in cui le parti vengono allentate ma non smontate completamente
• Unità visualizzate: Metrico (filettature M5, M6, M8 e diverse lunghezze)
• Parametri disponibili elencati: dimensione filettatura (D), lunghezza (L), diametri (D1, D2), dimensioni (B, B1, H, H1, A, A1), forza di serraggio (Lbs), forza manuale (Lbs), corsa (mm)
