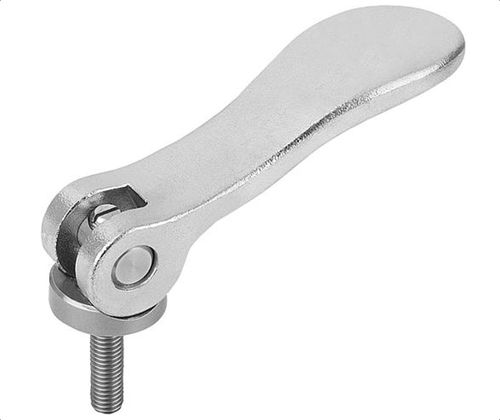

Leva di serraggio a camma eccentrica in materia plastica 04232 series

in acciaio inossidabilecon filettatura esternacon filettatura interna

Descrizione
La leva a camma (modello 04232) consente serraggi/sciolte rapidi senza attrezzi, adatta quando i componenti devono solo essere allentati e non smontati completamente. Avvitare per innestare; spingere la leva verso il basso per il serraggio finale; sollevare la leva per rilasciare la forza di serraggio e permettere lo svitamento.

Applicazioni

• Assiemi a rapido cambio e dispositivi di bloccaggio
• Manutenzione con frequenti operazioni di allentamento
• Maschere, attrezzature e staffaggi per produzione in ambiente industriale

Tipi di prodotto

• Perni in acciaio inossidabile
• Filettatura interna in acciaio inossidabile

Opzioni di pezzi

• 04232-1120A1X20 — #10-32, lunghezza filettatura 0.79 in — ID 120402
• 04232-1120A1X30 — #10-32, lunghezza filettatura 1.18 in — ID 120406
• 04232-1120A1X40 — #10-32, lunghezza filettatura 1.57 in — ID 120408
• 04232-1120A1X50 — #10-32, lunghezza filettatura 1.97 in — ID 120412
• 04232-1120A2X20 — 1/4-20, lunghezza filettatura 0.79 in — ID 120419
• 04232-1120A2X30 — 1/4-20, lunghezza filettatura 1.18 in — ID 120430
• 04232-1120A2X40 — 1/4-20, lunghezza filettatura 1.57 in — ID 120434
• 04232-1120A2X50 — 1/4-20, lunghezza filettatura 1.97 in — ID 120438
• 04232-2120A3X25 — 5/16-18, lunghezza filettatura 0.98 in — ID 121126
• 04232-2120A3X30 — 5/16-18, lunghezza filettatura 1.18 in — ID 121127

Specifiche tecniche

• Modello / Serie: 04232
• Funzione: Leva a camma per serraggio/sciolte rapide senza attrezzi
• Funzionamento: Avvitare per innestare; spingere la leva verso il basso per il serraggio finale; sollevare la leva per rilasciare la forza di serraggio
• Uso ideale: Operazioni di cambio rapido dove è necessario solo allentare i componenti
• Materiale impugnatura: Acciaio inossidabile serie 300
• Materiale perno: Acciaio inossidabile serie 300
• Finitura impugnatura: Lucidatura elettrolitica
• Finitura perno: Naturale
• Rondelle di spinta: Plastica
• Taglie filetti e codici pezzo: vedere la lista Opzioni di pezzi sopra (varianti in pollici)
• Unità mostrate nella pagina: Inch (opzione metrica disponibile)
