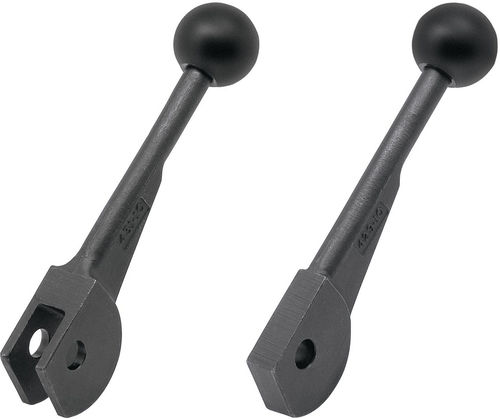

Leva di serraggio a camma eccentrica in acciaio BJ16x

in materia plasticacon impugnatura in plastica

Descrizione
Maniglia a camma progettata per l'uso con assiemi di serraggio a cinghia per bloccare e rilasciare i pezzi. La maniglia si collega a un occhiello della cinghia, a un'asta di trazione su misura o a una cinghia aperta tramite un perno e un anello di sicurezza (perno/anello non inclusi). Per la massima serraggio spingere la manopola verso il basso; per rilasciare la forza di bloccaggio tirare la maniglia verso l'alto. Maniglia in acciaio 4135 temprato e rinvenuto con finitura ossido nero. Pomello in plastica fenolica (pomello sferico).

Opzioni pezzi

• BJ167-08001 — Configurazione straddle — D=25 mm, D1=8 mm — Forza di serraggio: 899 Lbs
• BJ167-10001 — Configurazione straddle — D=30 mm, D1=10 mm — Forza di serraggio: 955 Lbs
• BJ167-12001 — Configurazione straddle — D=30 mm, D1=12 mm — Forza di serraggio: 1011 Lbs
• BJ168-08001 — Configurazione single — D=25 mm, D1=8 mm — Forza di serraggio: 899 Lbs
• BJ168-10001 — Configurazione single — D=30 mm, D1=10 mm — Forza di serraggio: 955 Lbs
• BJ168-12001 — Configurazione single — D=30 mm, D1=12 mm — Forza di serraggio: 1011 Lbs

Media

• Specifiche (PDF disponibile)
• Istruzioni d'uso (illustrazione/immagine disponibile)

Specifiche tecniche

• Famiglia modelli: BJ16x (include BJ167 = configurazione straddle e BJ168 = configurazione single)
• Materiale maniglia: acciaio 4135 temprato e rinvenuto
• Finitura: ossido nero
• Pomello: plastica fenolica (pomello sferico)
• Funzionamento: spingere il pomello verso il basso per serraggio completo; tirare verso l'alto per rilasciare la forza di serraggio
• Uso previsto: per assiemi di serraggio a cinghia; si collega a occhiello di sella, asta di trazione su misura o cinghia aperta con perno e anello di sicurezza (non inclusi)
• Unità: dimensioni in metriche
• Numeri di parte disponibili: BJ167-08001, BJ167-10001, BJ167-12001 (straddle); BJ168-08001, BJ168-10001, BJ168-12001 (single)
• Documento disponibile: scheda tecnica prodotto (PDF)

Note di installazione e uso

• Verificare la compatibilità del diametro dell'occhiello o dell'asta prima dell'installazione.
• Fissare con perno e anello di sicurezza adeguati (non forniti) per evitare gioco assiale.
• Applicare il movimento spingi/tira sul pomello per innestare/disinnestare il serraggio; evitare carichi laterali sul perno.
• Consultare la scheda tecnica per dati dimensionali e di carico durante la selezione del ricambio.
