Rullo trasportatore libero DR-EX

a comandiin acciaioin gomma nitrile

Panoramica del prodotto

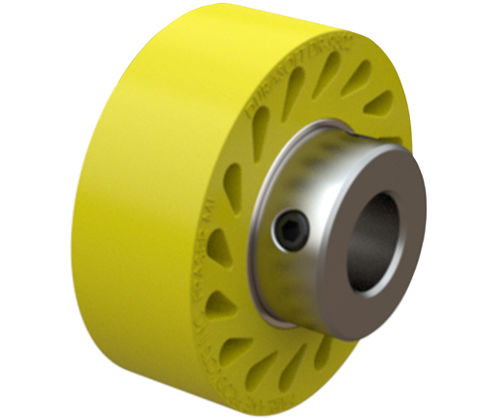

La serie DuraSoft® DR-9502 comprende rulli montati su albero con inserto in acciaio e superficie esterna in elastomero legata permanentemente all'inserto. Progettati per nastri trasportatori e applicazioni di movimentazione materiali che richiedono contatto conforme e fissaggio sicuro sull'albero. Il mozzo sporge oltre il rullo ed è fissato all'albero con due set-screw posizionati a 90°.

Materiali e durezza

• Materiali esterni disponibili: poliuretano (urethane), nitrile, neoprene
• Gamma di durezza: 20–95 Shore A (esempi nella tabella: 35, 60, 80)

Progetto e caratteristiche

• Superficie di contatto liscia legata permanentemente a un inserto in acciaio per prestazioni costanti
• Mozzo montato su albero che sporge per un montaggio facilitato
• Mozzo fornito con due set-screw a intervalli di 90° per fissaggio all'albero
• I fori a forma di "goccia" nell'elastomero consentono una flessione controllata per un contatto fermo ma non dannoso

Opzioni parti disponibili (tabella)
Intestazione: ID | Numero pezzo | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Durometro (Shore A) | Materiale | Colore
112833 | DR-9502-35UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 35 | Urethane | Yellow
112847 | DR-9502-35UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 35 | Urethane | Yellow
112850 | DR-9502-35UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 35 | Urethane | Yellow
113225 | DR-9502-35UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 35 | Urethane | Yellow
112880 | DR-9502-60UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 60 | Urethane | Blue
112884 | DR-9502-60UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 60 | Urethane | Blue
112895 | DR-9502-60UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 60 | Urethane | Blue
112863 | DR-9502-60UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 60 | Urethane | Blue
112917 | DR-9502-80UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 80 | Urethane | Red
112918 | DR-9502-80UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 80 | Urethane | Red

Note
I rulli elencati sono di tipo azionamento albero con inserto in acciaio incollato permanentemente. Sono disponibili varianti in poliuretano (esempi sopra), nitrile e neoprene. La tabella riporta diametri, larghezze, durometro e colori quando forniti.

Specifiche tecniche

• Rullo montato su albero con mozzo e due set-screw (90°)
• Inserto in acciaio incollato permanentemente all'esterno elastomerico
• Materiali esterni: poliuretano, nitrile, neoprene
• Gamma durezza (Shore A): 20–95
• Diametro esterno tipico (D) nelle parti elencate: 2.50 in
• Larghezze (W): 0.92 in; larghezza mozzo (W2): 0.50 in
• Diametri interni (D1) mostrati: 1.25 in e 1.37 in
• Intervalli dimensionali foro/inserto (D2) per parte (esempi: .501/.505, .626/.631, .751/.756, 1.001/1.006)
• Caratteristica di progetto: fori a forma di "goccia" nell'elastomero per contatto conforme
