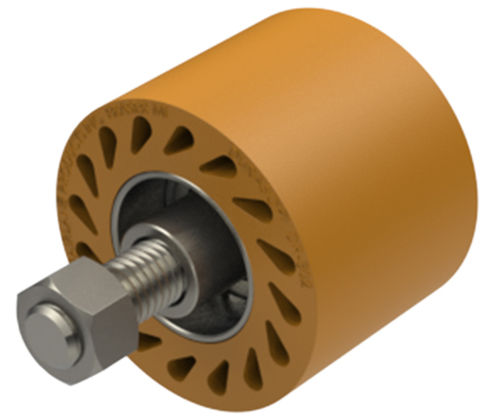

Rullo di rinvio con cuscinetti DR-Cx

con boccolein uretano

Panoramica del prodotto
I rulli Durasoft presentano una superficie liscia e sono permanentemente incollati a un inserto in acciaio, con i cuscinetti trattenuti da anelli di sicurezza. Vengono forniti assemblati con vite a testa cilindrica, distanziale e controdado per un montaggio rapido. I fori a "goccia" consentono al rullo di flettersi per un contatto deciso senza danneggiare il pezzo. I rulli sono realizzati in uretano con durezza variabile da 35 a 95 Shore A. Forniti con cuscinetti standard.

Tipi di prodotto

• DR-Cx — Rulli Durasoft, montaggio con perno, cuscinetto standard
• DR-CP — Rulli Durasoft, montaggio con perno, cuscinetto di precisione
• DR-CPC — Rulli Durasoft, montaggio con perno, cuscinetto di precisione sigillato

Opzioni di pezzi (estratto)
Header: ID | SKU | Part Number | Thread | D (in) | L (in) | W (in) | W2 (in) | K (in) | Bearing Type | No. of Bearings | Durometer (Shore A) | Material | Color
113767 | DR-9502-35UR-C | DR-9502-35UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 35 | Urethane | Yellow
113794 | DR-9502-60UR-C | DR-9502-60UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 60 | Urethane | Blue
113802 | DR-9502-80UR-C | DR-9502-80UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 80 | Urethane | Red
113813 | DR-9502-95UR-C | DR-9502-95UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 95 | Urethane | Orange
113415 | DR-502-35UR-C | DR-502-35UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 35 | Urethane | Yellow
113433 | DR-502-60UR-C | DR-502-60UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 60 | Urethane | Blue
113451 | DR-502-80UR-C | DR-502-80UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 80 | Urethane | Red
113489 | DR-502-95UR-C | DR-502-95UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 95 | Urethane | Orange

Caratteristiche / Specifiche tecniche

• Materiale: Uretano (incollato a un inserto in acciaio)
• Inserto in acciaio: permanentemente legato al rullo in uretano
• Cuscinetti: forniti come cuscinetti standard (trattenuti da anelli di sicurezza)
• Ferramenta di montaggio: fornita assemblata con vite a testa cilindrica (BHCS o SHCS come specificato), distanziale e controdado per un montaggio rapido
• Fori a goccia: consentono al rullo di flettersi per un contatto deciso senza danneggiare il pezzo
• Gamma di durezza disponibile: 35 a 95 Shore A (codifica colore: es. 35 = Giallo, 60 = Blu, 80 = Rosso, 95 = Arancione)
• Esempi di opzioni filettatura/montaggio mostrati nella tabella parti (es.: 1/2-13 x 1.75 BHCS; 1/2-13 x 2.75 SHCS)
• Varianti di cuscinetto disponibili: cuscinetto standard, cuscinetto di precisione, cuscinetto di precisione sigillato (tipi DR-Cx, DR-CP, DR-CPC)
