Ruota libera a rulli DR-BR

a cuscinettocon cuscinetto internocon frizione di slittamento

Panoramica del prodotto

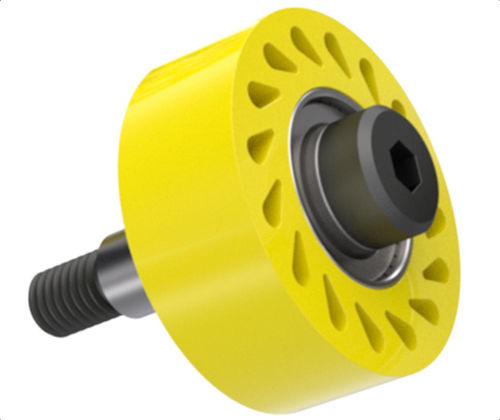

I fori a "goccia" consentono al rullo di flettersi per un contatto saldo senza danneggiare la superficie. I rulli DuraSoft presentano una superficie elastomerica liscia permanentemente legata a un inserto in acciaio, con il pacco cuscinetti pressato in posizione. I cuscinetti a frizione unidirezionale permettono la rotazione del rullo in un solo senso. Le unità sono fornite assemblate con vite di sgancio filettata e anello a molla per un montaggio rapido.

Opzioni prodotto / Tabella
ID | SKU | Numero parte | Filetto (in) | D (in) | D1 Max. (in) | D1 Min. (in) | L (in) | W (in) | W2 (in) | W3 (in) | W4 (in) | K (in) | Durezza (Shore A) | Materiale | Colore | Tipo cuscinetto | Direzione di rotazione | PN
114078 | DR-9502-35UR-BR | DR-9502-35UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 35 | Uretano | Giallo | Tipo I | Specificare Sinistra o Destra
114080 | DR-9502-60UR-BR | DR-9502-60UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 60 | Uretano | Blu | Tipo I | Specificare Sinistra o Destra
114086 | DR-9502-80UR-BR | DR-9502-80UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 80 | Uretano | Rosso | Tipo I | Specificare Sinistra o Destra
114088 | DR-9502-95UR-BR | DR-9502-95UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 95 | Uretano | Arancione | Tipo I | Specificare Sinistra o Destra
113973 | DR-502-35UR-BR | DR-502-35UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 35 | Uretano | Giallo | Tipo I | Specificare Sinistra o Destra
113974 | DR-502-60UR-BR | DR-502-60UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 60 | Uretano | Blu | Tipo I | Specificare Sinistra o Destra
113979 | DR-502-80UR-BR | DR-502-80UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 80 | Uretano | Rosso | Tipo I | Specificare Sinistra o Destra
113986 | DR-502-95UR-BR | DR-502-95UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 95 | Uretano | Arancione | Tipo I | Specificare Sinistra o Destra
114090 | DR-9754-20-BR | DR-9754-20-BR | 1/2-13 | 4.00 | .623 | .621 | .75 | .92 | 1.04 | .12 | .41 | .31 | 20 | Neoprene | Nero | Tipo I | Specificare Sinistra o Destra
114095 | DR-9754-20W-BR | DR-9754-20W-BR | 1/2-13 | 4.00 | .623 | .621 | .75 | .92 | 1.04 | .12 | .41 | .31 | 20 | Nitrile | Bianco | Tipo I | Specificare Sinistra o Destra

Media / Documenti
Informazioni sul materiale del rullo (PDF disponibile).

Specifiche tecniche

• Costruzione del rullo: elastomero DuraSoft liscio legato permanentemente a un inserto in acciaio; pacco cuscinetti pressato in posizione.
• Cuscinetto: cuscinetto a frizione unidirezionale (consente la rotazione solo in un senso); fornito con cuscinetti Tipo I.
• Accessori di montaggio: fornito assemblato con vite di sgancio filettata e anello a scatto per montaggio rapido.
• Funzione di flessione: i fori a "goccia" nel corpo del rullo consentono la flessione per un contatto saldo senza danneggiare.
• Materiali disponibili: uretano, nitrile, neoprene.
• Gamma di durezza: 20 a 95 durometro (Shore A).
• Opzioni di rotazione: disponibile in rotazione destra o sinistra (con il perno rivolto verso l'alto: destra = orario, sinistra = antiorario).
• Filetto tipico: 1/2-13 (varia a seconda della parte); i diametri sono indicati nella tabella delle opzioni prodotto (D = 2.50 o 4.00 in per gli articoli elencati).
• Famiglia / modello: serie DR-BR (montaggio su perno con cuscinetto a frizione).
