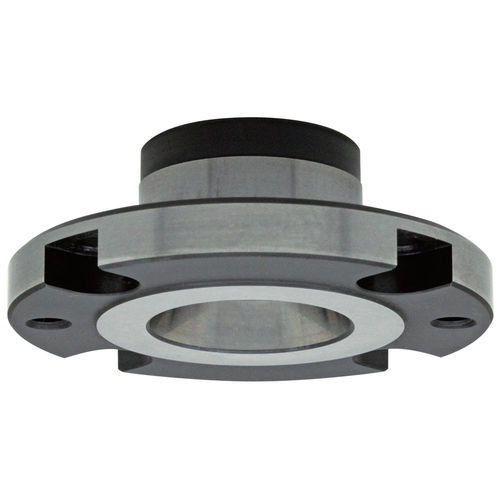

Ricevitore industriale AMWF-BU series

di automatizzazionead alta precisione

Descrizione del prodotto
I ricevitore Flex locator della serie AMWF-BU sono prese di posizionamento di precisione progettate per l'uso con i perni pneumatici ad innesto a sfera della serie AMWF-W. Forniscono posizionamento accurato e fissaggio affidabile per attrezzature, dispositivi di bloccaggio e operazioni di assemblaggio. Quando viene applicata pressione d'aria, le sfere si ritraggono nel perno consentendo il rilascio rapido dal ricevitore. La ripetibilità di posizionamento è ±10 micron. Il corpo è in acciaio 4140 trattato termicamente con finitura ossido nero.

Opzioni di parti disponibili (tabella)
ID | SKU | Part Number | Type | Thread | D | D1 g6 | D2 | Dp P.C.D. | D4 | D5 +0.15/+0.05 | H ±0.003 | H1 | H2 | H3 | V Degrees | For SHCS Size | Use Locator Pin | Use with Knob-Locking Locator | PN
136932 | AMWF40-BU-D | AMWF40-BU-D | Diamond | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136934 | AMWF40-BU-S | AMWF40-BU-S | Straight | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660S
136930 | AMWF40-BU-T | AMWF40-BU-T | Tapered | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136933 | AMWF50-BU-D | AMWF50-BU-D | Diamond | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136935 | AMWF50-BU-S | AMWF50-BU-S | Straight | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136931 | AMWF50-BU-T | AMWF50-BU-T | Tapered | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -

Materiale informativo (titoli dei documenti)

• Specifiche
• Istruzioni
• Visualizza il catalogo prodotto
• Come usare
• Come installare

Caratteristiche / specifiche tecniche

• Ripetibilità di posizionamento: ±10 micron
• Materiale corpo: acciaio 4140 trattato termicamente, finitura ossido nero
• Compatibilità: perni pneumatici AMWF-W con bloccaggio a sfere; localizzatori di serraggio CP741
• Tipologie disponibili: Diamante, Dritto, Conico
• Filettature: M5 x 0.80 (varianti AMWF40), M6 x 1.00 (varianti AMWF50)
• Diametri: 60 mm (AMWF40) e 75 mm (AMWF50)
• Applicazioni tipiche: posizionamento e fissaggio in attrezzature, dispositivi di bloccaggio e assemblaggi; le sfere si ritraggono con pressione d'aria per consentire il rilascio
• Varianti dimensionali: parametri specifici (D, D1 g6, D2, P.C.D., D4, D5, H, H1, H2, H3, gradi V) come elencato sopra
