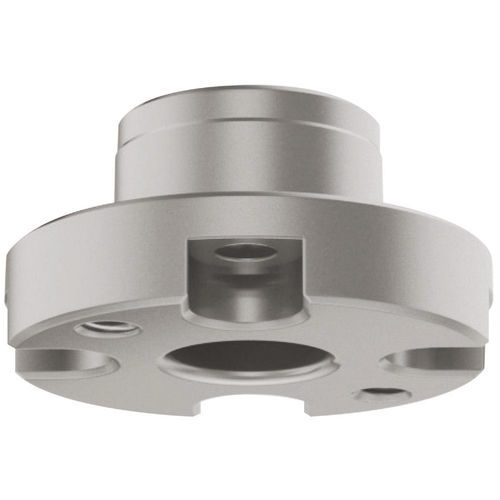

Ricevitore industriale AMWF-BU series

di automatizzazione

Panoramica del prodotto
Utilizzato con i perni localizzatori AMWF-L-S con bloccaggio a sfere. Questi ricettacoli Flex sono impiegati con i perni localizzatori pneumatici della serie AMWF-L-S per il posizionamento e il fissaggio in un'ampia gamma di attrezzature, dispositivi di bloccaggio e operazioni di assemblaggio. Quando viene applicata la pressione dell'aria, le sfere si ritraggono nel perno, consentendo il rilascio del perno dal ricettacolo. Realizzato in acciaio 1045 con finitura nichel chimico.

Compatibilità

• Da utilizzare con i perni localizzatori pneumatici della serie AMWF-L (famiglia AMWF-L-S).
• Ricettacoli progettati per localizzatori AMWF-L.

Varianti (tabella)
Intestazioni colonne: ID | SKU | Filettatura | P.C.D. | D | D1 (g6) | D2 | D4 (E7) | D5 | W | H | H1 | H2 | H3 | V | Perno utilizzabile
131970 | AMWF18-BU | M4x0.70 | 28 | 36 | 20 | 19.6 | 12.1 | 4.5 | 8 | 8 | 10.5 | 7.5 | 3.5 | 45 | AMWF18L-4S, AMWF18L-4S-G
131973 | AMWF26-BU | M5x0.80 | 34 | 44 | 25 | 24.6 | 16.1 | 5.5 | 9.5 | 9.5 | 11 | 7 | 4 | 45 | AMWF26L-4S, AMWF26L-4S-G

Materiale e finitura
Realizzato in acciaio 1045 con finitura nichel chimico.

Media

• Specifiche (PDF)
• Video prodotto (MP4)
• Catalogo prodotto (PDF)
• Come usare (PDF)
• Come installare (PDF)

Caratteristiche / dati tecnici

• Modello: AMWF-BU
• Tipo di prodotto: Ricevitore (ricevitore in acciaio per localizzatori AMWF-L)
• Compatibile con: perni localizzatori pneumatici AMWF-L-S con bloccaggio a sfere
• Materiale: acciaio 1045
• Finitura: nichelatura chimica
• SKU/filettature disponibili: AMWF18-BU (M4x0.70), AMWF26-BU (M5x0.80)
• Dimensioni chiave (esempi): AMWF18-BU D=36 mm, H=8 mm, V=45 mm; AMWF26-BU D=44 mm, H=9.5 mm, V=45 mm
