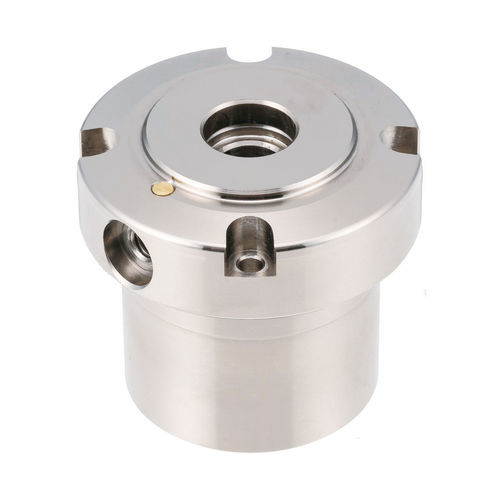

Localizzatore di bloccaggio AMWFH-S series

pneumatico

Overview
Modulo localizzatore pneumatico per uso leggero (modello AMWFH‑S) progettato per i sistemi Flex, offre posizionamento ad alta precisione e rapido cambio delle piastra di fissaggio. È una morsa a singola azione tipo pull‑down: l'aria viene usata solo per lo sgancio; la molla mantiene la chiusura quando l'aria è assente. Ripetibilità 0,06 mm. Pressione di funzionamento richiesta: 44 psi.

Product variants

• AMWFH49‑S (ID 230414) — diametro complessivo Ø49 mm; forza di serraggio 134 lbs; compatibile con perni AMWFH49‑M6L, AMWFH49‑M6S; SKU AMWFH49‑S.
• AMWFH64‑S (ID 230417) — diametro complessivo Ø64 mm; forza di serraggio 224 lbs; compatibile con perni AMWFH64‑M8L, AMWFH64‑M8S; SKU AMWFH64‑S.

Technical specifications

• Modello: AMWFH‑S (localizzatore di bloccaggio pneumatico Flex — leggero, pull‑down)
• Precisione (ripetibilità): 0,06 mm
• Funzionamento: singola azione — l'aria serve solo allo sgancio; la molla fornisce il bloccaggio in assenza d'aria
• Sgancio: due prese per lo sgancio
• Pressione aria richiesta: 44 psi (circa 3,0 bar)
• Forze di serraggio: 134 lbs (AMWFH49‑S), 224 lbs (AMWFH64‑S)
• Diametri disponibili: 49 mm, 64 mm

Applications

• Montaggio su piastra di base nei sistemi Flex per rapido cambio piastra di attrezzaggio
• Posizionamento di precisione e serraggio ripetibile in lavorazioni meccaniche e assemblaggio
• Ideale quando è richiesta la funzione molla‑per‑serrare (bloccaggio garantito in assenza di aria)

Materials & compatibility

• Corpo: acciaio 4140 placcato nickel per deposizione chimica (electroless)
• Palle: acciaio inossidabile
• Perni compatibili: AMWFH49‑M6L, AMWFH49‑M6S, AMWFH64‑M8L, AMWFH64‑M8S
