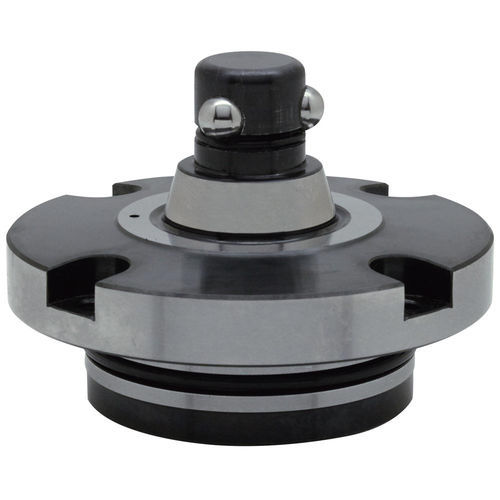

Localizzatore di bloccaggio AMWF-W series

pneumatico

Descrizione del prodotto
Questi perni localizzatori pneumatici con bloccaggio a sfere sono utilizzati con i ricettacoli Flex serie AMWF-BU per il posizionamento e il fissaggio in un'ampia gamma di attrezzaggi, dime e operazioni di assemblaggio. La bussola viene centrata e bloccata quando le tre sfere vengono spinte all'esterno, garantendo elevata ripetibilità di posizionamento. Quando viene applicata pressione d'aria, le sfere si ritrattono nel perno, permettendo il rilascio dal ricettacolo. Ripetibilità di posizionamento: ± 0,003 µm. Corpo in acciaio 4140 con finitura nichel chimico. Sfere in acciaio inossidabile 440C. Cilindro in acciaio 1045.

Caratteristiche

• Perno localizzatore pneumatico con bloccaggio a sfere
• Utilizzato con i ricettacoli serie AMWF-BU
• Meccanismo a tre sfere per centraggio della bussola e alta ripetibilità
• Retrattamento delle sfere azionato ad aria per il rilascio
• Corpo: acciaio 4140, finitura nichel chimico
• Sfere: acciaio inossidabile 440C
• Cilindro: acciaio 1045

Opzioni parti (tabella)
ID | SKU | Part Number | Type | T Thread (drilled hole dia.) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | D5 (mm) | D6 (mm) | Dp P.C.D. (mm) | L (mm) | H | H1 | H2 | H3 | V (degrees) | For SHCS Size | Clamping Force (Lbs) | Operating Air Pressure (psi) | Use Receptacle Bushing | PN
136928 | AMWF40-W-S | AMWF40-W-S | Straight | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 20 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136926 | AMWF40-W-T | AMWF40-W-T | Tapered | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 24.5 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136929 | AMWF50-W-S | AMWF50-W-S | Straight | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 26 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |
136927 | AMWF50-W-T | AMWF50-W-T | Tapered | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 31.5 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |

Specifiche tecniche

• Modello: AMWF-W
• Tipi disponibili: Straight (dritto) e Tapered (conico)
• Dimensioni filettatura tipiche: M6 x 1,00 e M8 x 1,25 (diametri di foratura indicati in tabella)
• Ripetibilità di posizionamento: ± 0,003 µm
• Materiale del corpo: acciaio 4140 con finitura nichel chimico
• Materiale delle sfere: acciaio inossidabile 440C
• Materiale del cilindro: acciaio 1045
• Esempi di forze di serraggio: ~899,2 lbs (varianti AMWF40), ~1416,2 lbs (varianti AMWF50)
• Pressione d'esercizio tipica: 72,5 psi (vedere tabella per variante)
• Progettato per l'uso con ricettacoli serie AMWF-BU
