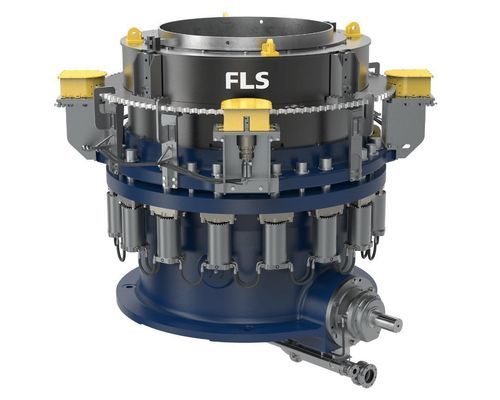

Frantoio a cono Raptor® series

fissoper la produzione di sabbiaprimario

Panoramica Rivoluzionate i vostri progetti minerari con i frantoi a cono Raptor. Adatti anche alle applicazioni più difficili, i frantoi a cono Raptor sono costruiti sulla base del feedback diretto dei clienti per aumentare la produttività e semplificare la manutenzione. Sono progettati per un funzionamento robusto e affidabile nelle miniere, negli aggregati e nelle applicazioni mobili. Benefici principali

• Elevata forza di frantumazione in un'ampia gamma di applicazioni, per una produzione più elevata e dimensioni più fini.
• Automazione avanzata per una maggiore efficienza operativa: rilevamento e correzione del sovraccarico, controllo dell'avanzamento, regolazione delle impostazioni, monitoraggio della lubrificazione e dei parametri idraulici per ottimizzare le prestazioni e ridurre i costi.
• Componenti di lunga durata per impieghi gravosi e manutenzione semplice: porte di ispezione del telaio principale, scatole di contralbero a cartuccia, design senza zoccoli e accesso migliorato ai componenti interni per una manutenzione più sicura e rapida.

Applicazioni

• Miniera (primaria/secondaria/terziaria a seconda del modello)
• Produzione di aggregati e pietrisco
• Produzione di sabbia e ghiaia e di sabbia lavata
• Sabbia di cemento e altre applicazioni di lavorazione di materiali/roccia
• Impianti mobili e fissi

Gamma di prodotti e modelli La famiglia Raptor® comprende una gamma di dimensioni adatte a diverse applicazioni e capacità. I modelli rappresentativi illustrati nella pagina includono:

• Raptor® 250
• Raptor® 350
• Raptor® 450
• Raptor® 500
• Raptor® 650
• Raptor® 900
• Raptor® 1100
• Raptor® 1300
• Raptor® 2500

Caratteristiche di progettazione e manutenzione

• Progettazione rigida del telaio principale (a tre o quattro bracci a seconda del modello) con scatola del contralbero integrata per ridurre la manutenzione e migliorare l'affidabilità della scatola degli ingranaggi.
• Grandi diametri delle teste e aperture di alimentazione per accettare minerali più grandi e produrre una forma migliore del prodotto e rese più elevate.
• Variazione della velocità dell'eccentrico e azione di frantumazione ad alto punto di rotazione per migliorare la produttività, la riduzione delle dimensioni e la cubicità del prodotto.
• Riduttori conici a spirale (su modelli selezionati) per una maggiore durata, un'usura ridotta e una minore rumorosità.
• Eccentrici in ferro dolce e contrappesi chiusi sui modelli più grandi per garantire robustezza e facilità di manutenzione.
• Cilindri idraulici di rilascio e di sgombero del barile per fornire la pressione di bloccaggio per la frantumazione e l'azione di sgombero per gli eventi di barile.

Vantaggi operativi

• Ottimizzato per applicazioni di aggregati, pietrisco, sabbia e ghiaia, calcare e applicazioni mobili.
• Ampia gamma di potenza in tutta la famiglia (gli esempi vanno da ~250 CV a 2500 CV tra i vari modelli).
• L'automazione avanzata migliora l'efficienza energetica, previene gli eventi di sovraccarico e supporta il funzionamento predittivo/ottimizzato.

Applicazioni aggiuntive I modelli Raptor più piccoli sono costruiti appositamente per la lavorazione di materiali specializzati: produzione di roccia frantumata, sabbia di frattura e sabbia lavata, per garantire un'elevata produttività e affidabilità nei progetti industriali. Caratteristiche/specifiche tecniche

• Denominazione: Serie di frantoi a cono Raptor®
• Gamma di potenza tipica dei modelli: da circa 250 CV a 2500 CV
• Esempio di Raptor® 500: diametro della testa di 1,5 m (59,06 in); può accettare minerali fino al 25% più grandi; diametro massimo esempio fino a 3,75 m (148 in); peso circa esempio 50.274 kg (110.833 lbs)
• Esempio di Raptor® 900: diametro della testa di 1.8 m (70 in) di diametro della testa; progettato per un punto di rotazione elevato e un'ampia corsa di frantumazione per migliorare la produttività e accettare dimensioni di alimentazione maggiori
• Raptor® 1100 / 1300 / 2500: le caratteristiche includono ingranaggi conici a spirale (dove specificato), gruppi di contralberi integrati, eccentrici in ghisa sferoidale e impianto idraulico di sgancio/spurgo a doppio effetto sui modelli più grandi
• Esempi di capacità massima a 45 mm di impostazione del lato chiuso (CSS): Raptor® 2500 ~3502 tph; Raptor® 1300 ~1955 tph (valori dipendenti dal modello)
• Caratteristiche di manutenzione: porte di ispezione del telaio principale, scatole del contralbero a cartuccia, design senza prese, accesso facilitato ai cuscinetti portanti e ai punti di manutenzione
• Automazione e monitoraggio: controllo dell'avanzamento, regolazione delle impostazioni, monitoraggio della lubrificazione, monitoraggio dei parametri idraulici, protezione da sovraccarico e funzioni di ottimizzazione
• Industrie primarie: miniere, aggregati, sabbia e ghiaia, calcare e lavorazione dei materiali
