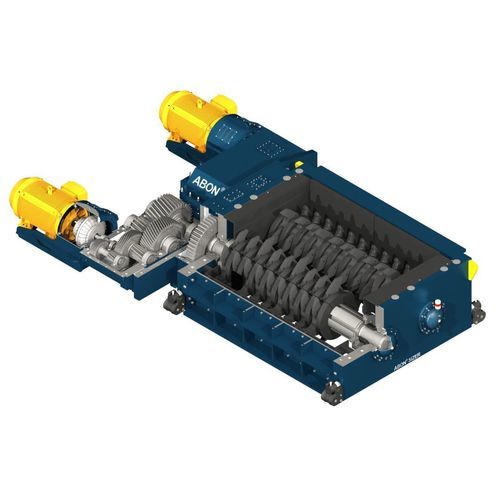

Frantoio con 2 cilindri dentati RollSizer series

fissoprimarioad alta capacità

Panoramica
Frantumatori a rulli per frantumazione primaria fino a quaternaria dei minerali, che coprono alimenti grandi, morbidi o appiccicosi (ABON® Low Speed Sizer) e servizi ad elevata capacità per materiali medio‑duri (RollSizer). Soluzioni orientate al controllo della pezzatura, riduzione delle fini, ricambi modulare e facilità di manutenzione.

Principali famiglie di prodotto

• ABON® Low Speed Sizer — bassa velocità di rotazione dei rulli, coppia elevata, profili dentati specializzati; adatto a materiali molto grandi, morbidi o appiccicosi e a sistemi di frantumazione in cava (IPCC).
• RollSizer — sizer ad alto rendimento con rulli rotanti e segmenti di frantumazione sostituibili; idoneo per materiali medio‑duri e appiccicosi in stadi primario, secondario e terziario.

Vantaggi principali

• Flessibilità d'impiego: molteplici misure e configurazioni per compiti primari, secondari e terziari; scelta di diametri rullo e opzioni denti/segmenti.
• Progetto per usura e manutenzione: punte e segmenti sostituibili, pettini regolabili esternamente, fessure sull'albero per sostituzione senza smontaggio.
• Frantumazione controllata: riduzione delle fini e della polvere mediante basse velocità di punta (ABON®) o profili di segmento intercambiabili (RollSizer), migliorando la gestione a valle.

Applicazioni

• Frantumazione primaria, secondaria e terziaria di minerali quando è richiesto controllo della pezzatura e riduzione delle fini.
• ABON®: alimentazioni volumetriche, appiccicose o morbide e configurazioni IPCC; RollSizer: impianti ad alto flusso e trattamento di materiali medio‑duri.

Funzionamento

• ABON® Sizer: bassa velocità di punta dell'albero e elevata coppia con profili dentati specializzati; l'alimentazione passa dalla parte superiore della camera ed è trascinata tra alberi rotanti che riducono il materiale alle dimensioni target (velocità tipiche ~0,8 m/s in primario fino a ~1,8 m/s in terziario).
• RollSizer: rulli rotanti con segmenti di frantumazione sostituibili e opzioni di pettine; interasse dei rulli e geometria dei segmenti configurabili per soddisfare portata e qualità del prodotto.

Progetto e manutenzione

• ABON®: le dentature si inseriscono in scanalature lavorate sull'albero per la sostituzione senza rimuovere l'albero; le basse velocità riducono i carichi dinamici e l'usura; barre frangenti regolabili (CenterSizer) e punte dentate scambiabili.
• SideSizers / RollSizer: rulli che ruotano verso l'esterno e lavorano contro pareti laterali con pettini integrati e regolabili esternamente; i rulli usano segmenti sostituibili disponibili in più varianti.

Modelli e aspetti comparativi
Dimensione max alimentazione (CenterSizer / SideSizer)
480–850 mm (esempi CenterSizer) / 200–300 mm (esempi SideSizer)

Portata rappresentativa
fino a 1.500 t/h (ABON®/RollSizer più piccoli) / fino a 2.500 t/h (RollSizer più grandi); soluzioni ingegnerizzate fino a 10.000 t/h in configurazioni specializzate

Potenza installata totale (rappresentativa)
55–220 kW (ABON® più piccoli) / 160–500 kW (esempi RollSizer più grandi)

Note specifiche del prodotto

• ABON®: comprovato in applicazioni da basso a molto alto tonnellaggio, incluse installazioni IPCC oltre 12.000 t/h in layout multistadio.
• RollSizer: varianti ingegnerizzate su misura per portate più elevate e qualità prodotto mirata; la configurazione dipende dallo stadio di frantumazione e dalla pezzatura target.

Assistenza e supporto
Servizi di ingegneria, ispezioni, ammodernamenti, riparazioni e ricondizionamenti con ricambi certificati; montaggio in sito e supporto da centri assistenza per sizer FLSmidth e macchine di terzi.

Specifiche tecniche

• Famiglie prodotto: ABON® Low Speed Sizer; RollSizer
• Velocità di punta ABON® tipica: ~0,8 m/s (primario) a ~1,8 m/s (terziario)
• Dimensioni alimentazione max (indicative): esempi CenterSizer 480–850 mm; esempi SideSizer 200–300 mm
• Portata (indicativa): ABON®/RollSizer piccoli fino a ~1.500 t/h; RollSizer più grandi fino a ~2.500 t/h; soluzioni progettate fino a 10.000 t/h
• Potenza installata (indicativa): 55–220 kW (più piccoli/ABON®); 160–500 kW (RollSizer più grandi)
• Parti di consumo: punte dentate intercambiabili (ABON®), segmenti di frantumazione sostituibili e pettini laterali (RollSizer/SideSizer)
• Modalità operative: CenterSizer (primario, gap verso il centro); SideSizer (secondario, gap tra rullo che ruota verso l'esterno e parete laterale)
