Controllore di livello con uscita a relè F173

per montaggio su pannellocon display LCDsorveglianza in tempo reale

Panoramica del prodotto

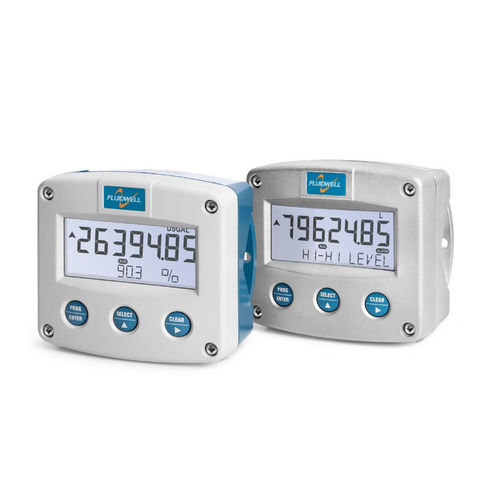

Il F173 è un monitor/controller di livello per montaggio sul campo che fornisce misurazione continua del livello, un bargraph dedicato e un display a doppia riga per indicare contemporaneamente livello/altezza e contenuto. Supporta fino a quattro uscite per azionare valvole o attivare segnali visivi/acustici e offre quattro soglie di allarme configurabili per il controllo affidabile del livello.

Generale
Il F173 appartiene alla nuova generazione della serie F di indicatori, monitor e controller di livello, con prestazioni, funzionalità e affidabilità migliorate rispetto ai modelli della serie F1. È progettato per applicazioni industriali esigenti in campo.

Vantaggi

• Monitoraggio continuo del livello con opzioni di controllo e ritrasmissione.
• Custodia robusta in alluminio o acciaio inossidabile 316L, IP65/IP67 (Tipo 4X), adatta a condizioni esterne e gravose.
• Configurazione intuitiva tramite struttura Fluidwell per una rapida messa in servizio e minori tempi di ingegneria.
• Possibilità di montaggio flessibili: parete, tubo, pannello o direttamente su sensori esterni.
• Display chiaro a doppia riga con bargraph dedicato che mostra livello/altezza, contenuto, percentuale di riempimento o valori di allarme.

Funzionalità

• Monitoraggio e controllo del livello con quattro soglie di allarme: lo-lo, lo, hi, hi-hi, con isteresi e funzione ignore configurabili.
• Bargraph in base a livello/altezza o contenuto e retroilluminazione LED rossa lampeggiante in caso di allarme.
• Unità personalizzabili per livello/altezza e contenuto; tabella di linearizzazione a 48 punti per compensazione della forma del serbatoio.
• Ingresso livello: (0)4–20 mA (HART trasparente) con rilevamento guasto sensore Namur NE43 e visualizzazione su schermo.
• Fino a 4 uscite: transistor passivi o relè meccanici ad alta capacità; una uscita analogica isolata 4–20 mA (attiva, isolata o alimentata in loop).
• Tre ingressi di controllo remoto configurabili; comunicazione Modbus ASCII/RTU via RS232/RS485 (RS485 isolato opzionale).
• Porta USB-C plug-and-play per configurazione remota e programmazione semplice da PC/portatile con software gratuito.
• Opzioni di alimentazione: 10–27V DC (base), 12–30V DC isolato / 12–24V AC isolato, o 115–230V AC isolato; backup automatico delle impostazioni.

Applicazioni

• Misura continua del livello con calcolo del volume tramite tabella di strapping per serbatoi di forma irregolare e ritrasmissione del segnale ai sistemi di controllo.
• Indicatore/controller montato sul campo per aree sicure e pericolose, adatto a condizioni climatiche estreme (pioggia, neve, sabbia, atmosfere saline) e temperature da -40°C a +70°C (-40°F a 158°F).

Specifiche tecniche

• Modello: F173
• Display: Display a doppia riga con bargraph dedicato; retroilluminazione LED rossa lampeggiante in allarme
• Ingresso livello: (0)4–20 mA (HART trasparente)
• Ingressi di stato: 3 ingressi di controllo remoto configurabili (6 funzioni)
• Uscite di allarme: Configurabili lo-lo, lo, hi, hi-hi; fino a 4 relè meccanici ad alta capacità; uscita di allarme clear opzionale
• Uscite analogiche: Una uscita isolata passiva 4–20 mA; una uscita attiva (0)4–20 mA o isolata e alimentata in loop; scalabile su qualsiasi intervallo
• Comunicazione: Modbus ASCII/RTU; RS232 / RS485 2 fili / RS485 isolato 2 fili
• Configurazione: USB-C (configurazione remota)
• Linearizzazione: Tabella di strapping a 48 punti per compensazione della forma del serbatoio
• Rilevamento guasto sensore: Namur NE43 con visualizzazione e ritrasmissione configurabile
• Alimentazione: 10–27V DC (base), 12–30V DC isolato / 12–24V AC isolato, 115–230V AC isolato
• Alimentazione sensore: 24V DC
• Custodia: Alluminio o acciaio inox 316L; IP65, IP67 / Tipo4X
• Temperatura operativa: -40°C a +70°C (-40°F a 158°F)
• Montaggio: Parete, tubo, pannello o direttamente su sensori esterni
• Memoria: Backup automatico di tutte le impostazioni
