Livello visivo visivo F170

per liquidiper zone pericoloseautomatico

Descrizione del prodotto

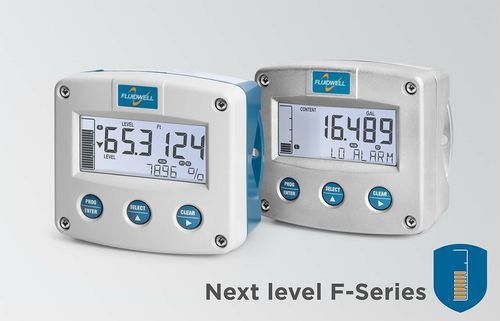

Il F170 è un indicatore di livello da montaggio in campo progettato per il monitoraggio continuo del livello e la ritrasmissione del segnale. Accetta un ingresso livello singolo (0)4–20 mA (compatibile HART) e visualizza livello/altezza, contenuto e percentuale di riempimento su un display a doppia linea con bargraph dedicato. Supporta fino a quattro setpoint di allarme configurabili e fino a quattro uscite per segnalazione o controllo locale. Gli involucri robusti e le interfacce di comunicazione multiple rendono il F170 adatto ad applicazioni industriali e all'aperto impegnative.

Vantaggi

• Monitoraggio continuo e preciso del livello con display a doppia linea e bargraph.
• InvolucrI robusti in alluminio o acciaio inox 316L (IP65/IP67, Type4X).
• Configurazione intuitiva tramite la struttura Fluidwell "Know one, know them all".
• Montaggio flessibile: muro, tubazione, pannello o direttamente sui sensori.
• Retroilluminazione LED rossa lampeggiante in caso di allarme per indicazione locale immediata.

Caratteristiche

• Quattro setpoint di allarme configurabili: low-low, low, high, high-high.
• Bargraph e display a doppia linea per livello, percentuale o segnale ritrasmesso.
• Ingresso: (0)4–20 mA (compatibile HART).
• Uscite analogiche: passive isolate, attive o alimentate in loop 4–20 mA (scalabili).
• Fino a 4 uscite transistor passive o relè meccanici heavy-duty.
• Comunicazioni: Modbus (RS485/RS232), opzione RS485 isolata.
• Porta USB-C per configurazione remota plug-and-play e programmazione via PC.
• Opzioni di alimentazione: 10–27 VDC (base); isolata 12–30 VDC / 12–24 VAC; isolata 115–230 VAC.
• Backup automatico delle impostazioni ed ingresso compatibile HART.

Applicazioni

• Misura continua del livello e ritrasmissione in serbatoi, recipienti e linee di processo.
• Monitoraggio di livello montato in campo per ambienti industriali, esterni e aree a rischio.
• Adatto a condizioni gravose: pioggia, neve, atmosfere sabbiose o salmastre e temperature da -40°C a +70°C.

Specifiche tecniche

• Ingresso di livello: (0)4–20 mA (compatibile HART).
• Uscite di allarme: configurabili low-low / low / high / high-high; funzione di clear opzionale; fino a quattro relè meccanici.
• Uscita analogica: 4–20 mA passiva isolata, attiva (0)4–20 mA o uscita alimentata in loop isolata; scalabile.
• Alimentazione: 10–27 VDC (base); isolata 12–30 VDC / 12–24 VAC; isolata 115–230 VAC.
• Alimentazione sensore: 24 VDC.
• Comunicazioni: Modbus ASCII/RTU; RS232, RS485 2 fili, RS485 isolata; USB-C per configurazione.
• Involucro: alluminio o acciaio inox 316L; opzioni IP65 / IP67 e Type4X.
• Display: display a doppia linea con bargraph; retroilluminazione LED rossa lampeggiante per allarme.
• Temperatura di funzionamento: -40°C a +70°C.
• Altro: ingresso compatibile HART, backup automatico delle impostazioni, molteplici opzioni di montaggio. Opzioni per aree pericolose disponibili (vedere scheda tecnica).
