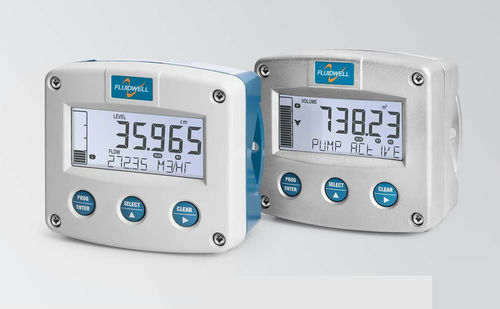

Controllore per pompa flussometro F175

misura di livello e portatacon allarme integratoper la gestione di pompe

Descrizione del prodotto
Il F175 è un regolatore pompa/livello che fornisce monitoraggio continuo del livello e doppia misura della portata in canale aperto. Visualizza livello/altezza o volume con un bargraph dedicato e consente il controllo accurato delle pompe con punti di set e istanza configurabili.

Vantaggi

• Regolatore pompa e monitor livello combinati con funzione opzionale di misura portata in canale aperto.
• Custodia robusta in alluminio o acciaio inox 316L (IP65/IP67 / Type4X) per uso esterno e industriale.
• Configurazione intuitiva con la struttura Fluidwell "Know one, know them all" per un avviamento rapido.
• Molteplici opzioni di montaggio: parete, tubo, pannello o montaggio diretto su sensori esterni.
• Display chiaro a doppia linea con bargraph per livello/altezza, volume, portata, totale, percentuale o valori di allarme.

Caratteristiche

• Controllo pompa/livello accurato con fino a 4 punti di set e 4 punti di reset e isteresi configurabile.
• Quattro livelli di allarme: basso-basso, basso, alto, alto-alto con segnalazione visiva e uscite configurabili.
• Due calcoli di portata per canali aperti (lineare, tabella o formule di sfioro/canale) con totalizzazione.
• Bargraph scalabile a livello/altezza o volume; LED rosso lampeggiante in caso di allarme.
• Unità personalizzate per livello, altezza e volume; tabella di taratura a 48 punti per linearizzazione serbatoio/sfioro/canale.
• Ingresso livello: (0)4–20 mA (HART trasparente) con rilevamento guasto sensore Namur NE43 e trasmissione analogica opzionale dello stato del sensore.
• 3 ingressi di controllo remoto configurabili e fino a 4 uscite relè meccaniche heavy-duty per pompe/allarmi.
• Uscita analogica attiva o passiva isolata (0)4–20 mA scalabile a qualsiasi intervallo.
• Comunicazione: Modbus RTU via RS232/RS485 (opzione RS485 isolata). USB-C per configurazione remota.
• USB-C plug-and-play, configurazione PC con software gratuito e backup automatico delle impostazioni.
• Alimentazione isolata: 12–24 V AC / 12–30 V DC o 115–230 V AC; alimentazione sensore 24 V DC.

Applicazioni

• Misura continua del livello con calcolo del volume tramite tabella di taratura per serbatoi non lineari.
• Controllo pompe con modalità riempimento/svuotamento, raggruppamento pompe, alternanza per ordine o ore di funzionamento e visualizzazione ore di esercizio.
• Monitoraggio portata in canale aperto: combinare l'ingresso livello con le caratteristiche del canale per calcolare e totalizzare la portata con allarmi.
• Progettato per trattamento acque reflue, drenaggio delle acque meteoriche, canali di irrigazione, scarichi industriali e prevenzione allagamenti—consente controllo automatico di pompe, valvole e allarmi.

Specifiche tecniche

• Ingresso livello: (0)4–20 mA (HART trasparente).
• Ingressi stato: 3 ingressi di controllo remoto configurabili (15 funzioni).
• Uscita impulso: impulso scalato da totalizzatore A/B e/o campionamento; tipo: un relè meccanico heavy-duty selezionabile.
• Uscite allarme: fino a quattro relè meccanici heavy-duty; configurabili per basso-basso/basso/alto/alto-alto; uscita clear opzionale.
• Uscita analogica: una uscita isolata passiva 4–20 mA o una uscita attiva (0)4–20 mA, scalabile a qualsiasi intervallo.
• Uscite di controllo: fino a quattro relè meccanici heavy-duty per controllo pompe (riempimento/svuotamento, raggruppamento, selezione per ordine/ore di funzionamento).
• Alimentazione: isolata 12–30 V DC / 12–24 V AC o isolata 115–230 V AC. Alimentazione sensore: 24 V DC.
• Area a rischio: non intrinsically safe / non disponibile.
• Comunicazione: Modbus RTU. Interfacce: RS232 / RS485 2 fili / RS485 isolata 2 fili. USB-C per configurazione.
• Display: display a doppia riga con bargraph dedicato; LED rosso lampeggiante per allarmi.
• Montaggio: parete, tubo, pannello o direttamente su sensori esterni; custodie: alluminio o acciaio inox 316L (IP65, IP67 / Type4X).
