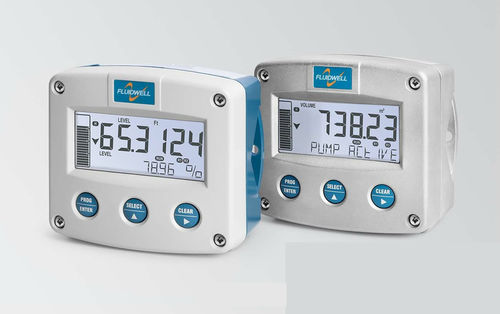

Controllore per pompa di dosaggio F174

in alluminio

Product description
Il F174 è un regolatore di pompa e livello progettato per il monitoraggio continuo del livello e il controllo affidabile delle pompe. Visualizza il livello come altezza o volume su un display a doppia linea con bargraph dedicato e supporta punti di set e reset individuali con isteresi per gestire fino a 4 pompe in configurazione autonoma o di gruppo. Il F174 integra monitoraggio degli allarmi, diagnostica del sensore e comunicazioni flessibili per l'integrazione di processo.

Advantages

• Regolatore versatile con monitoraggio continuo del livello in tempo reale.
• Custodia da campo robusta in alluminio o acciaio inox 316L (IP65 / IP67 / Type4X) per installazioni esterne e ambienti gravosi.
• Configurazione intuitiva tramite la struttura Fluidwell — riduce tempi di messa in servizio e formazione.
• Molteplici opzioni di montaggio: parete, tubo, pannello o montaggio diretto sul sensore.
• Display a doppia linea chiaro e bargraph per livello/altezza, volume, percentuale o valori di allarme.

Features

• Controllo pompe preciso con fino a 4 punti di set e reset e isteresi configurabile.
• Monitoraggio del livello con quattro soglie di allarme: basso-basso, basso, alto, alto-alto; include funzione di ignorare.
• Bargraph basato su altezza o volume calcolato (tabella di strap).
• Retroilluminazione LED rossa lampeggiante in caso di allarme.
• Unità personalizzabili per livello, altezza e volume.
• Ingresso livello: (0)4-20 mA (HART trasparente).
• Rilevamento guasti sensore Namur NE43 con visualizzazione su schermo e retransmission configurabile.
• Tabella di linearizzazione a 48 punti per compensazione forma serbatoio.
• Tre ingressi di controllo remoto per azioni o definizione di stato.
• Uscita analogica attiva o isolata per retransmission di livello/volume.
• Fino a quattro relè meccanici heavy-duty per uscite pompa o allarme.
• Comunicazione Modbus completa (RS485 / RS485 isolato o RS232).
• USB-C plug-and-play per semplice configurazione remota.
• Configurazione PC tramite software gratuito; backup automatico delle impostazioni.
• Opzioni di alimentazione isolate: 12–24V AC / 12–30V DC o 115–230V AC.

Applications

• Misura continua del livello con calcolo del volume tramite tabella di strap e retransmission del segnale.
• Controllo pompe con funzioni riempimento/svuotamento, selezione gruppi, alternanza per ordine o ore di funzionamento; ore di funzionamento visibili su schermo.
• Adatto per stazioni di pompaggio acque reflue e meteoriche, impianti di processo industriale, reti di irrigazione, serbatoi, trattamento acqua, HVAC, dosaggio chimico, drenaggio e installazioni di pompe booster.
• Progettato per installazione in campo in aree sicure e condizioni atmosferiche gravose; operativo da -40°C a +70°C (-40°F a 158°F).

Caractéristiques / spécifications techniques

• Ingresso livello: (0)4-20 mA (HART trasparente).
• Ingressi di stato: 3 ingressi di controllo remoto configurabili (11 funzioni).
• Uscite allarme: configurabili per basso-basso, basso, alto, alto-alto o combinate; uscita allarme reset opzionale; fino a quattro relè meccanici heavy-duty.
• Uscite analogiche: una uscita isolata passiva o una attiva (0)4-20 mA, scalabile su qualsiasi intervallo; trasmette livello/altezza, volume o retransmission ingresso.
• Uscite di controllo: controllo pompe per riempimento/svuotamento, configurazione gruppi e selezione pompa; fino a quattro relè meccanici heavy-duty.
• Alimentazione: isolata 12–30V DC / 12–24V AC o isolata 115–230V AC.
• Alimentazione sensore: 24V DC.
• Area pericolosa / intrinsically safe: non disponibile.
• Comunicazione: Modbus RTU; RS232 / RS485 2-wire / RS485 isolato 2-wire; USB-C per configurazione.
• Display: display a doppia linea più bargraph dedicato; retroilluminazione LED rossa lampeggiante per allarmi.
• Diagnostica sensore: rilevamento Namur NE43 con visualizzazione su schermo e retransmission analogica configurabile.
• Linearizzazione: tabella a 48 punti per compensazione forma serbatoio.
• Costruzione: custodie robuste in alluminio o acciaio inox 316L, classificazione IP65 / IP67 / Type4X.
• Temperatura di esercizio: -40°C a +70°C (-40°F a 158°F).
• Configurazione: USB-C plug-and-play e software PC gratuito; backup automatico delle impostazioni.
