Pompa di calibrazione pneumatica 700HPPK

per la generazione di pressionead alta pressione

Panoramica

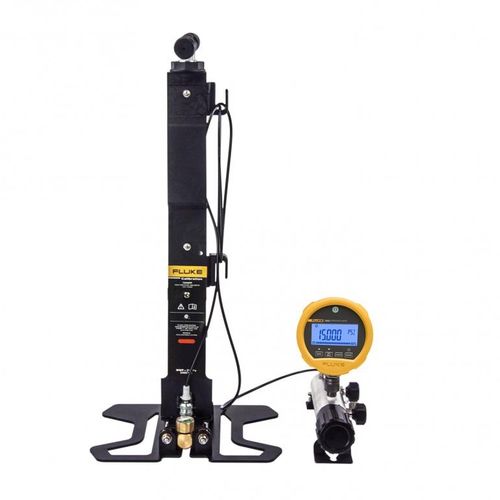

Il kit pompa di prova pneumatica Fluke Calibration 700HPPK genera e regola con precisione pressioni pneumatiche fino a 21 MPa (3000 psi) senza bombole di gas esterne. Fornisce pressione ai dispositivi in prova (DUT) quali trasmettitori, regolatori e indicatori analogici o digitali. Progettato per laboratorio e campo, il kit è leggero, portatile e stabile su diverse superfici.

Caratteristiche principali

• Genera e regola pressioni pneumatiche fino a 21 MPa (3000 psi)
• Progetto portatile con piedini pieghevoli, maniglia integrata e borsa in tela
• Raggiunge la pressione a piena scala in ~20 s in un volume di 10 cm3
• Collettore di regolazione pressione rimovibile per banco e campo; consente isolamento e sfiato
• Connettore girevole femmina 1/4 NPT per cambio rapido dei manometri senza nastro PTFE
• Include tubo di pressione da 2 m e adattatori assortiti per ampia connettività
• Sistemi in linea di dissecante e filtro per proteggere dalla contaminazione del DUT

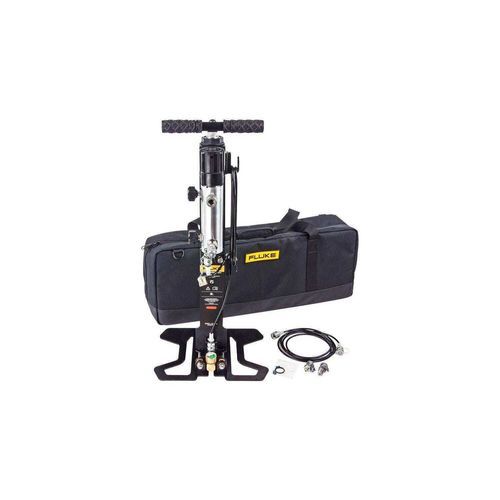

Incluso con 700HPPK (contenuto esemplificativo)

• Pompa/comparatore ad alta pressione
• Borsa da trasporto in tela
• Kit di manutenzione rapida pneumatico per alta pressione (tenute)
• Ricarica Dry Pac (dissecante)
• Grasso siliconico
• Tubo ad alta pressione (2 m)
• Adattatori per porte di prova (NPT, BSP, MET secondo versione)

Note sull'uso
Il kit comprende un collettore di taratura e una pompa ad alta pressione per generare e regolare finemente la pressione. Un modello separato (700HPP) fornisce solo la sorgente ad alta pressione senza il collettore. Il 700HPPK è pensato per tecnici di taratura, ingegneri di prova e tecnici di strumentazione nei settori della trasmissione e distribuzione del gas naturale, dei processi industriali, aerospaziale e della difesa.

Specifiche (sintesi)

• Pressione di esercizio massima: 21 MPa (3000 psi)
• Tempo per generare piena scala (10 cm3): ~20 s
• Risoluzione di regolazione fine (700HPPK): 0,05% della lettura
• Tasso massimo di perdita (700HPPK, valvola di isolamento chiusa): 0,01% della lettura
• Peso: 700HPP ≈ 5,5 kg; 700HPPK ≈ 7,2 kg
• Connessione manometro di riferimento: 1/4 NPT connettore rapido
• Protezione ingresso contro contaminazione: filtro dissecante
• Filtro protezione DUT (700HPPK): 100 micron
• Dimensioni (700HPPK): 66 cm x 30,5 cm x 13 cm
• Adattatori forniti: NPT 1/8, 1/4; BSP 1/8, 1/4; MET M14, M20, 1/4 NPT
