Comparatore di pressione idraulico P5514B series

per calibrazione di pressione

Panoramica del prodotto

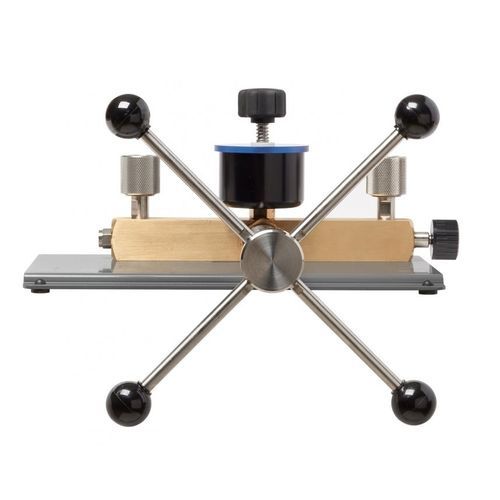

Il Fluke Calibration P5514B è un comparatore di pressione idraulico compatto e robusto, progettato per tarature su banco e applicazioni mobili di manometri, interruttori e trasduttori di pressione. Genera pressione fino a 10.000 psi (70 MPa) e dispone di una regolazione micrometrica tipo Vernier per impostazioni precise ai punti di taratura. I connettori di prova senza attrezzi e la tenuta migliorata della valvola del serbatoio semplificano le connessioni e aumentano la stabilità.

Caratteristiche principali

• Genera fino a 10.000 psi (70 MPa)
• Regolazione micrometrica (Vernier) per impostazione precisa della pressione
• Connettori di prova senza attrezzi per collegamenti rapidi e privi di perdite
• Include adattatori per filettature NPT e BSP comuni
• Montaggio da banco o utilizzo portatile con tenuta della valvola del serbatoio migliorata

Contenuto della confezione

• 1x Comparatore di pressione (P5514B)
• 1x Guarnizioni di ricambio
• 1x Manuale di sicurezza
• 1x Adattatore 1/4 BSP
• 1x Adattatore 1/2 BSP
• 2x Adattatori 1/4 NPT
• 1x Adattatore 1/2 NPT
• 4x Maniglie per il mandrino della pompa

Informazioni sui comparatori di pressione
Un comparatore di pressione fornisce la stessa pressione controllata con precisione al manometro di riferimento e al dispositivo in prova, consentendo tarature per confronto diretto. Le pompe di prova idrauliche Fluke Calibration vengono impiegate per verificare strumenti di misura della pressione rispetto a manometri di riferimento, indicatori o trasduttori e rappresentano una soluzione economica quando sono richieste alte pressioni e controllo fine.

Trasformalo in un calibratore di pressione
Abbinato ai manometri di riferimento 2700G, il P5514B costituisce una soluzione completa di taratura da banco che può sostituire i calibratori a pesi morti in molte applicazioni. Le configurazioni bundle (ad esempio P5514B-2700G-3) includono manometri 2700G selezionati per coprire un ampio intervallo di pressione (es.: −12 psi a 10.000 psi / −80 kPa a 70 MPa).

Specifiche (tabella)
Campo di pressione: 0 a 10.000 psi (700 bar)
Adattatori porta di prova: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
Dimensioni strumento (L × P × A): 280 × 280 × 254 mm (11 × 11 × 10 in)
Peso strumento: 5 kg (11 lb)
Volume serbatoio: 75 cc
Corsa/spostamento pressa a vite: 20 cc
Fluido e guarnizioni: guarnizioni O-ring standard in Viton®; guarnizioni Ethylene Propylene (EP) disponibili per fluidi aggressivi (P5514B-70M = Viton®; P5514B-70M-EP = EP).

Specifiche tecniche

• Modello: P5514B
• Intervallo di pressione: 0 a 10.000 psi (70 MPa / 700 bar)
• Adattatori inclusi: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
• Dimensioni (L×P×A): 280 × 280 × 254 mm
• Peso: 5 kg
• Volume serbatoio: 75 cc
• Spostamento pressa: 20 cc
• Materiali guarnizioni: Viton® standard; Ethylene Propylene (EP) opzione per fluidi aggressivi
