Calibratore di pressione 2271A series

parametri elettriciper manometroper sensore di pressione

Panoramica del prodotto

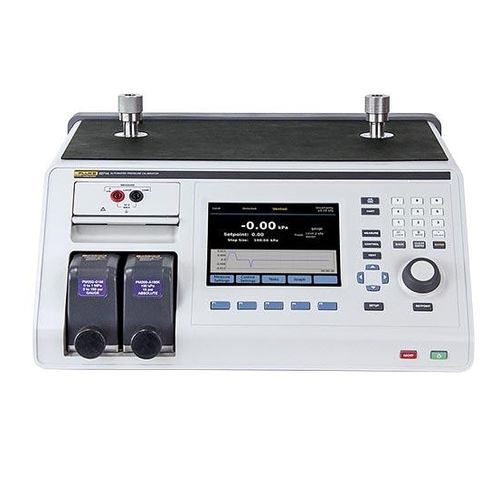

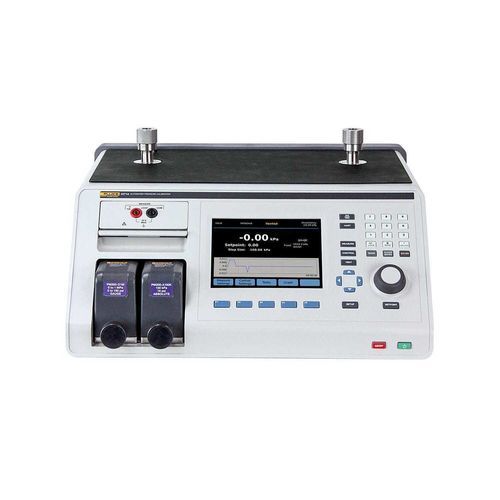

Il Fluke 2271A è un calibratore di pressione industriale modulare che copre da -100 kPa a 20 MPa (-15 a 3000 psi). Il telaio ospita fino a due moduli di misura della pressione (PM200 o PM500) e include un Modulo di Misura Elettrica (EMM) compatibile HART per la taratura automatizzata in loop chiuso dei dispositivi 4–20 mA. L’architettura modulare consente di acquistare solo le gamme necessarie e aggiungere o sostituire moduli con l’evolvere del carico di lavoro.

Caratteristiche principali

• Copertura completa della pressione da valori molto bassi fino a 20 MPa (3000 psi) in un unico strumento
• Design modulare: installazione fino a due moduli PM200 o PM500 per combinare gamme e classi di accuratezza
• EMM con alimentazione loop 24 V cc e resistenza di loop 250 Ω commutabile per comunicazioni HART
• Opzionale CPS per prevenire la contaminazione da liquidi/particolati
• Interfaccia multilingue intuitiva e controllo remoto via Ethernet/RS232/USB
• Doppie porte di prova superiori per aumentare la produttività; porte verticali per manometri analogici

Moduli di misura della pressione
Il 2271A supporta i moduli PM200 per coperture economiche e i PM500 per prestazioni superiori. Fino a due moduli si inseriscono frontalmente nel telaio e possono essere combinati in base alle esigenze operative. I moduli impiegano sensori in silicio caratterizzati e hanno protezione anti-torsione sulla manopola.

PM200 vs PM500 (sintesi)
PM200 (Buono)

• Specificazione tipica 0,02 % FS adatta per manometri, trasmettitori a bassa precisione o interruttori di pressione
• Sensore in silicio robusto per controllo più rapido
• Opzione a costo contenuto che facilita l’acquisto di moduli di riserva

PM500 (Meglio)

• Sensore in silicio altamente caratterizzato e linearizzato per misure accurate
• Incertezza tipica 0,01 % della lettura su gran parte della gamma
• Oltre 45 gamme disponibili fino a 20 MPa (3000 psi)

Porte di prova e porta di riferimento
Le porte di prova superiori consentono di collegare due apparecchi sotto prova (DUT) contemporaneamente per aumentare il rendimento. Le porte verticali accettano manometri analogici senza supporti aggiuntivi. Tipi di porta supportati: HC20 (M20, serraggio manuale) e P3000 (retrocompatibilità P3000/P5500). È presente una porta di riferimento atmosferico.

Funzioni di sicurezza
Ogni modulo e il telaio principale includono valvole di scarico pressione. Il 2271A rispetta le pratiche di progettazione ingegneristica (SEP) e comprende valvole di sicurezza interne, limiti di pressione configurabili dall’utente e pulsante di arresto di emergenza per tutelare operatori e strumentazione.

Prevenzione della contaminazione
Il sistema opzionale CPS mantiene un flusso unidirezionale lontano dal controller, dispone di un bacino per gravità e filtrazione a due stadi per proteggere valvole e sensori quando si lavora con acqua, olio o gas.

Test automatizzati
Il software COMPASS® for Pressure automatizza le sequenze di calibrazione per uno o più DUT. Il 2271A fornisce inoltre un’interfaccia remota completa per l’integrazione con software personalizzati o sistemi di acquisizione dati.

Piani di assistenza
Fluke Calibration offre piani di assistenza di 1, 3 e 5 anni per gestire i tempi di fermo e il costo di proprietà; i piani includono opzioni di taratura standard o accreditata e servizi di riparazione a seconda del livello scelto.

Manuali e risorse
La documentazione disponibile comprende schede di sicurezza, specifiche prodotto, manuali operatore e programmatore, scheda tecnica e note applicative su trasmettitori HART, incertezza, automazione e taratura di manometri.

Specifiche tecniche

• Intervallo di pressione: -100 kPa a 20 MPa (-15 a 3000 psi) manometrico
• Porta di alimentazione: fino a 23 MPa (3300 psi)
• Porta di prova: 20 MPa (3000 psi) assoluti; porta di riferimento ≈115 kPa assoluti
• Moduli supportati: PM200 e PM500; fino a due moduli per telaio
• Precisione di controllo tipica (dinamica): es. PM200-BG2.5K = 0,005 % span
• EMM: alimentazione 24 V cc, resistenza di loop 250 Ω commutabile, max 30 V cc rispetto a massa telaio
• Interfacce: Ethernet, RS232, USB
• Alimentazione: 100–240 V ca, 47–63 Hz; consumo max 100 W; fusibile T2A 250 V ca
• Ambiente: esercizio 15 °C–35 °C; stoccaggio -20 °C–70 °C; umidità operativa <80% a 30 °C, <70% a 35 °C
• Protezione ingressi IP20; vibrazioni MIL‑T‑28800D Classe 3; altitudine operativa <2000 m
• Peso telaio ≈ 15 kg; dimensioni esempio: larghezza 442 mm, profondità 446 mm, altezza 305 mm o 237 mm secondo configurazione
