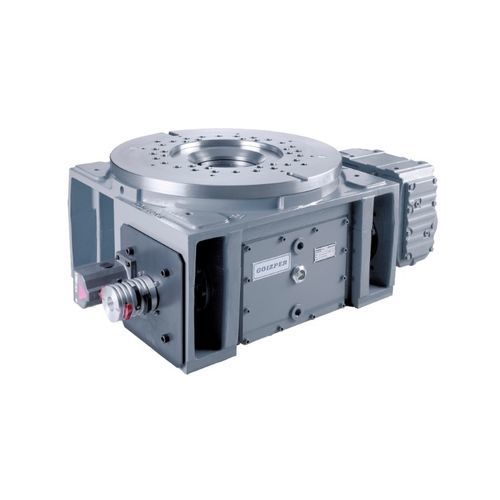

Tavola rotante intermittente a camma cilindrica PGI

orizzontaledi grande precisionedi grande diametro

Tavole di indicizzazione fisse a camme cilindriche - PGI Le tavole di posizionamento intermittenti sono costruite appositamente con un grande diametro di posizionamento per consentire la trasmissione di coppie dinamiche elevate, permettendo lo spostamento di carichi pesanti ad alte velocità. Caratteristiche - Tavole di posizionamento fisse a camme cilindriche: - Camme cilindriche trattate termicamente - Posizione del seguipersona con ampio raggio per garantire un'elevata rigidità - Cuscinetti a rulli incrociati ad alta capacità - Colonna centrale fissa con ampio foro centrale passante - Bloccaggio tramite camma all'interno della tavola - Controllo dell'accelerazione e riduzione delle vibrazioni - Elevata precisione di frenata - Disponibile per posizionamento orizzontale o trunnionNumero di fermate: 2-3-4-5-6-8-10-12-16-20-24-32 (altre disponibili su richiesta) SPECIFICHE TECNICHE: Dimensioni 220 - 320 - 425 - 520 - 620 - 760 - 940 - 1120 - 1460 - 1800 Numero di arresti Da 2 a 32+, anche servoassistite Angolo dell'indice Da 120º a 330º Forza assiale massima Da 6750 a 1035000 N Forza radiale massima Da 2300 a 207000 N Momento di ribaltamento massimo Da 265 a 445000 Nm Foro centrale Da ø70 a ø410H7 mm Ripetibilità Da ± 0,015 - Ø 160 mm a ± 0,014 - Ø 1300 mm Precisione Da ± 0,028 - Ø 160mm a ± 0,028 - Ø 1300mm La tavola di supporto ha un'ampia superficie per il posizionamento della tavola mobile, rendendo l'installazione estremamente stabile. Dispongono inoltre di un ampio albero fisso cavo per contenere conduttori elettrici o pneumatici, ecc. Offriamo sia tavole fisse con camma cilindrica con arresti multipli sia tavole fisse con camma cilindrica con due arresti in direzione alternata.
