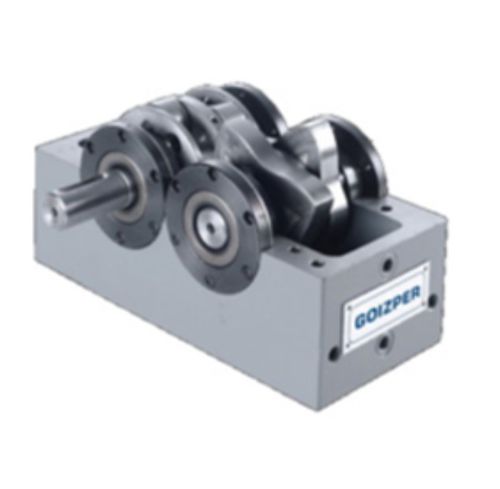

Unità rotante a camma piana UIPE/UIP

oscillatoriarotativaintermittente

Indicizzatore a camme piatte - UIPE/UIP Il loro design consente di realizzare meccanismi di rotazione che combinano un numero molto diverso di battute, angoli di oscillazione, curve di accelerazione e angoli di trasferimento e di riposo. CARATTERISTICHE * L'albero di ingresso è l'albero a camme, che ospita due camme piatte ad azione combinata in acciaio legato temprato * L'albero di uscita o torretta è dotato di seguicamma che trasmettono il movimento generato dalle camme, creando il movimento rotatorio intermittente * Sistemi intermittenti o oscillanti: Numero di arresti: 1-2-3-4-6-8 * Angolo di oscillazione in uscita: 10-15-30-45. Altri disponibili su richiesta SPECIFICHE TECNICHE * Dimensioni: 45 - 65 - 80 - 105 - 125 - 160 - 200 - 400 * Angoli di oscillazione: Da 0º a 180º * Numero di fermate: Da 2 a 10 * Angolo dell'indice: Da 60º a 330º * Forza assiale massima: Da 95 a 24200 N * Forza radiale massima: Da 295 a 43300 N * Momento di inclinazione massimo: Da 11 a 11300 Nm * Ripetibilità: Da ± 0,015 - Ø35mm a ± 0,015 - Ø330mm * Precisione: Da ± 0,03 - Ø35mm a ± 0,03 - Ø330mm L'unità rotante a camme piatte può essere assemblata su una qualsiasi delle sue facce, che vengono fornite già lavorate e con fori di fissaggio. Garantiscono un'elevata precisione e sono utilizzate per una varietà di applicazioni come i cambiautensili, le macchine di assemblaggio o i sistemi di movimentazione automatizzati: applicazioni che richiedono movimenti rapidi e precisi.
