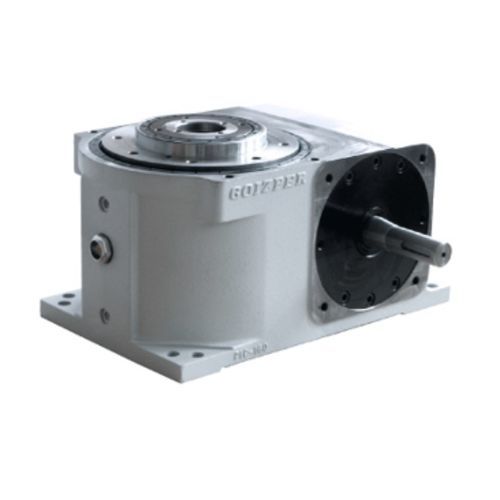

Tavola rotante intermittente a camma globoidale PIC/PIM

compatta

Le tavole indicatrici dal design compatto sono dotate di un meccanismo globoidale che le rende altamente adattabili a qualsiasi esigenza. Caratteristiche del tavolo intermittente compatto: * Camma globoidale con profilo trattato termicamente che garantisce un'elevata durezza superficiale e tenacità interna, resistendo alle forze dinamiche generate dal movimento * Tavola di uscita di grandi dimensioni con albero cavo * Gioco nullo in modalità di funzionamento a vuoto * Bloccaggio interno tramite camma all'interno dell'unità di indicizzazione * Controllo dell'accelerazione e riduzione delle vibrazioni * Elevata precisione di arresto * Colonna centrale fissa con ampio foro centrale passante * Numero di arresti: 2-3-4-5-6-8-10-12-16-20-24. Altri disponibili su richiesta SPECIFICHE TECNICHE * Dimensioni: 100 - 125 - 160 - 175 - 200 - 250 - 315 * Numero di fermate: Da 2 a 32+ * Angolo dell'indice: Da 180º a 330º * Forza assiale massima: Da 15400 a 170600 N * Forza radiale massima: Da 2000 a 18000 N * Momento di inclinazione massimo: Da 282 a 6800 Nm * Ripetibilità: Da ± 0,009 - Ø150 mm a ± 0,009 - Ø500 mm * Precisione: Da ± 0,017 - Ø150 mm a ± 0,017 - Ø500 mm Il loro meccanismo globoidale li rende altamente adattabili a qualsiasi esigenza. Di conseguenza, sono spesso utilizzati in settori diversi come le macchine per la produzione del vetro, le macchine per l'automazione, l'imballaggio o il settore tessile. Le nostre unità sono interamente costruite meccanicamente e tutte le parti mobili sono in bagno d'olio, il che le rende praticamente esenti da manutenzione.
