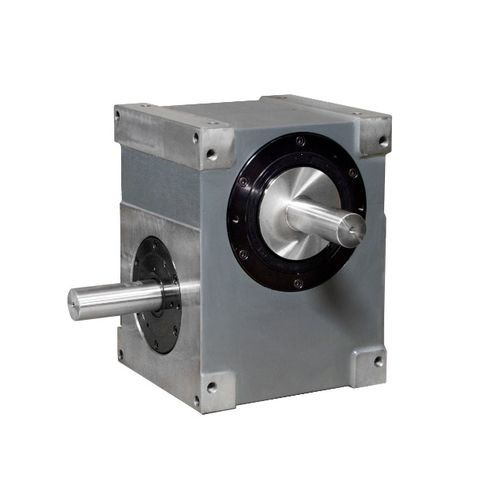

Intermittore a camma globoidale UGI

oscillatoriorotativointermittente

UGI - Unità rotante a camme globoidali Le unità rotanti della gamma UGI consentono un movimento di indicizzazione preciso e privo di gioco nelle zone di arresto. CARATTERISTICHE: * Camma globoidale con profilo trattato termicamente che garantisce un'elevata durezza superficiale e tenacità interna, resistendo alle forze dinamiche generate dal movimento * Gioco nullo in modalità di riposo * Bloccaggio interno tramite camma globoidale all'interno dell'unità di indexaggio * Controllo dell'accelerazione e riduzione delle vibrazioni * Elevata precisione di arresto * Sistemi intermittenti o oscillanti: * Numero di arresti: 2-3-4-5-6-8-10-12-16-20-24 * Angolo di oscillazione in uscita: 15-30-45-60-90-120-180 ° * Numero di arresti, angoli di oscillazione e alberi di ingresso e di uscita personalizzati, disponibili su richiesta SPECIFICHE TECNICHE * Dimensioni: 80 - 100 - 125 - 160 - 200 - 250 - 315 * Angoli di oscillazione: Da 0º a 180º * Numero di fermate: Da 1 a 32+ * Angolo dell'indice: Da 90º a 330º * Forza assiale massima: Da 5000 a 50000 N * Forza radiale massima: Da 5000 a 50000 N * Momento di inclinazione massimo: Da 180 a 7500 Nm * Ripetibilità: Da ± 0,007 - Ø50 mm a ± 0,005 - Ø250 mm * Precisione: Da ± 0,014 - Ø50mm a ± 0,009 - Ø250mm La loro semplicità costruttiva, la versatilità e l'efficacia li rendono ideali per l'utilizzo con macchine per l'imballaggio, la stampa e la serigrafia o con trasportatori lineari, cioè macchine con un'elevata produttività, ottenendo: 1) Blocco tramite il meccanismo di rotazione vero e proprio. 2) Controllo dell'accelerazione e riduzione delle vibrazioni. 3) Elevata precisione di arresto. Camma globoidale con profilo trattato termicamente che garantisce un'elevata durezza superficiale e tenacità interna, resistendo alle forze dinamiche generate dal movimento.
