Dati tecnici
A. Misurazione del flusso Rare per
-Gas e liquidi
-Sistema di processo chimico
-Sistema di trattamento delle acque
-Sistema di flusso industriale
B. Condizioni di servizio
-Viscosità: ≦3cP
-Temperatura massima di esercizio: Metallo: 100℃; Plastica: 60℃
-Pressione massima di esercizio:(1) Materiale del corpo: MS: 15kg/cm2 MV: 6kg/cm2
(2) Tubo di vetro: Vetro borosilicato 6kg/cm2, pressione istantanea: 8kg/cm2
(3) Tubo di P.C: 10kg/cm2, Pressione istantanea: 15kg/cm2
C. Interruttore di allarme disponibile (N.A.)
-Interruttore nominale: AC 125V 0,5A / DC 100V 10W / Max. DC 250V < 40mA
D. Precisione: ±4%F.S
Principio di funzionamento

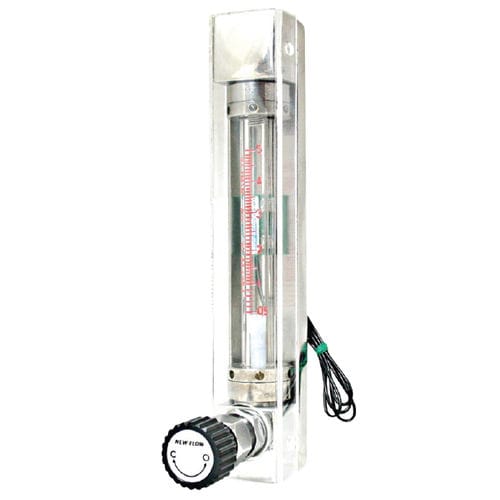

Il misuratore di portata ad area variabile contiene un galleggiante e un tubo conico. Il fluido passa attraverso il tubo conico e spinge fino al galleggiante. La portata viene misurata in funzione dell'area dell'apertura. Quest'area viene visualizzata come il galleggiante che è libero di muoversi per produrre l'area variabile.
---
