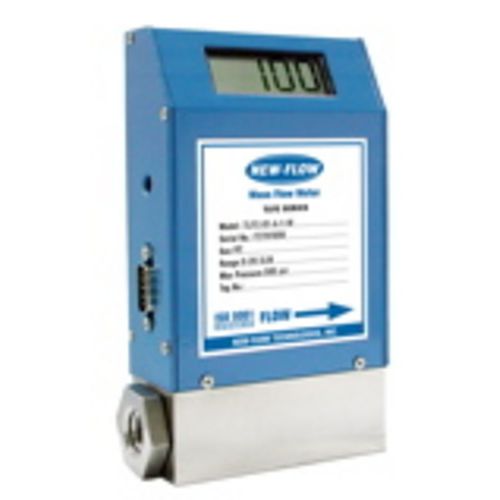

Regolatore di portata proporzionale TLFC

a pressione differenzialetermico di portata massicaper gas

I misuratori di portata massica NEW-FLOW Thermomal offrono prestazioni elevate. La tecnologia termica offre vantaggi in termini di accuratezza, sensibilità e rotazione. I componenti di qualità e la tecnologia più avanzata sono combinati per fornire misuratori e regolatori affidabili e compatti. La serie TLFC è disponibile con o senza display LCD o con display LCD della portata con totalizzatore. Tutti i modelli sono dotati di uscita lineare 0-5VDC e 4-20mA. La serie TLFC misura la portata massica dei gas in 18 intervalli da 0-10 SCCM a 0-50 SLM, come indicato nella tabella degli intervalli. La serie TLFC combina un trasduttore di portata massica con una valvola proporzionale elettromagnetica. Le valvole non sono consigliate come valvole di intercettazione. I regolatori utilizzano un segnale di set-point lineare 0-5VDC fornito dal potenziometro di set-point locale o da una fonte remota. Dati tecnici Tipo: Senza display LCD; Portata con display LCD e retroilluminazione blu; Portata con totalizzatore Display LCD e retroilluminazione blu Materiale delle parti bagnate: Corpo di flusso standard-SS316, Tapcon, opzione disponibile. O-ring: Viton o FFKM disponibili Precisione: ±1%F.S. (compresa la linearità) Rapporto di riduzione: 100:1 Ripetibilità: ±0,15% F.S. o superiore Connessione elettrica: 9 pin sub D Connessione al processo: 1/4" NPT femmina Valvola di controllo: Elettromagnetica N/C (normalmente chiusa) Campo di misura: 0-10 SCCM a 50 SLM (24VDC); 0-10 SCCM a 20 SLM (15VDC) Intervallo di temperatura: 0~50℃ Tempo di risposta: 1 secondo Coefficiente di temperatura: 0,05 Coefficiente: 0,05% fondo scala per 1℃ o migliore Coefficiente di pressione: 0,01% fondo scala per PSIG o migliore Unità di flusso: Kg, GAL, NL, Nm3, cc, L, M3 (Portata con display LCD: Etichetta del produttore; Portata con display LCD del totalizzatore: Display LCD dell'unità) Peso: circa 1.35 kg con alimentazione; circa 5 kg con alimentatore e totalizzatore. 1.5 kg con alimentatore e totalizzatore
