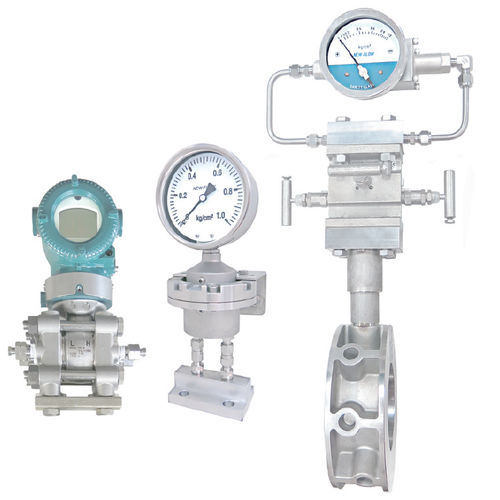

Lastra a orifizi per misurazione di portata a pressione differenziale OPF

Dati tecnici Servizio: Aria, gas, acqua e altri liquidi Tipo di alloggiamento superiore: Manometro differenziale e diversi tipi di trasmettitore di pressione disponibili Indicatore a quadrante: ø4" o ø6" disponibile (eccetto il tipo di trasmettitore) Materiale della custodia: SS304 Materiale del corpo: SS316, SS304, PVC, PVDF, opzione disponibile Rapporto Beta: (β) 0,3~0,7 Incertezza del coefficiente di scarico: Per 1/2"-(β)0,3~0,7: ±2,25% Per 1"~1-1/2"-(β)0.3~0.7: ±1.75% Per 2"~20"-(β)0.3~0.7: ±1.25% Elemento di flusso: Tipo di orifizio Dimensioni della connessione: 2"~20" e opzione disponibile Valutazione delle connessioni: ANSI 150#, ANSI 300#; altri valori di flangia disponibili Campo di portata: Acqua-3~2500 M3/H; Aria-30~2400 NM3/H Temperatura di lavoro max. Temperatura di esercizio: PVC-40℃; PVDF-80℃; metallo-standard 150℃ (opzione 300℃) Precisione: DPH200/300/400: ±3%F.S (ascendente) Trasmettitore D/P: ±0,04% dell'intervallo di misurazione DPBG: ±2,5%F.S (su pressione crescente)
