Tutti i raccordi a orifizio NEW-FLOW sono prodotti secondo il software di Flow Soft inc. Di seguito è riportato un elenco di norme e riferimenti comunemente utilizzati nei calcoli di misura della portata:
- - Flow Measurement Engineering Handbook. 2a edizione. R.W. Miller.
- - Principi e pratica dell'ingegneria dei misuratori di portata. 9a edizione. L.K. Spink.
- - Misuratori di fluidi, loro teoria e applicazione. 6a edizione, Howard S. Bean.
- - Misurazione della portata del fluido nei tubi mediante orifizio, ugello e Venturi,
ASME MFC-3M-1985.
- - Misurazione del flusso di fluidi mediante dispositivi di pressione differenziale - Orifizi, inseriti in condotti a sezione circolare che scorrono pieni, ISO 5167-2-2003.
- - Orifice Metering of Natural Gas and Other Related Hydrocarbon Fluids, AGA Report 3, API 2000,2003.
Dati tecnici

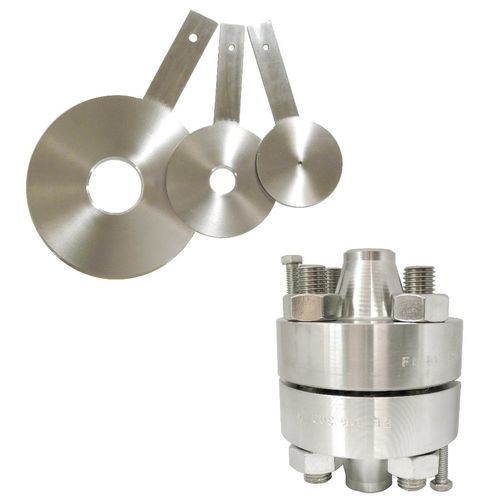

Piastra orifizio Sériés: Piastra di restrizione. Piastra orifizio concentrica.
Orifizio a bordo quadrante.
Orifizio di ingresso conico. Piastra di orifizio grande e piccola.
Orifizio eccentrico. Orifizio a segmenti. Orifizio ad anello.
Orifizio ad anello a vite. Piastra di tipo angolare.
Rubinetto di orifizio Sériés: (a) rubinetti a flangia. rubinetti a raggio o D-D/2, rubinetti a vena contratta. e rubinetti per tubi.
(b) rubinetto d'angolo - rubinetto di pressione individuale e design a fessura anulare.
Sériés della flangia dell'orifizio: 1. Faccia rialzata (tipo RF) 2. Giunto ad anello (tipo RJ) 3. Slip-on (tipo SO) 4.Tipo di filettatura
---
