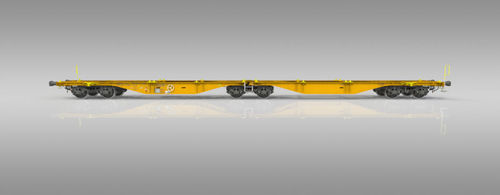

Transporter su ruota Sggrss 80´

a piattaformaper container

Panoramica
Il carro intermodale articolato Sggrss 80' a due piattaforme su tre carrelli è progettato per il trasporto efficace di container da 20', 30' e 40' e di swap bodies compatibili. Il carro è conforme alle normative TSI, EN e UIC ed è autorizzato alla circolazione con marcatura TEN GE.

Caratteristiche

• Progetto articolato con tre carrelli che consente una distribuzione flessibile del carico e riduce gli sforzi sulla massicciata.
• Progettato e certificato secondo i requisiti TSI, EN e UIC; conformità UIC 596-6 con marcatura "C".
• Elevata capacità utile: circa 108,0 t complessive sulle due piattaforme.

Compatibilità
Idoneo per container secondo UIC 592 (ISO 668) e swap bodies conformi a UIC 592 e UIC 596-6. Le possibilità di carico sono riportate nel diagramma di carico.

• Serie 1 container merci – 1CX, 1C, 1CC, 1AX, 1A, 1AA, + 1BX, 1B, 1BB (1)(2)(3)
• Swap bodies simmetrici – (20), 40, + (30) (1), + (21), 22, 23, 24, (26), (29) (2), + (31) (3)
• Swap bodies asimmetrici – NA + (81), 82, (84), (85), (86) (1), + (60) (2)(3)

Specifiche tecniche

• Carico per asse: 22,5 t / asse
• Scartamento: 1.435 mm
• Profilo di carico: G1-TSI
• Regime dei freni: "SS" e "S"
• Tipo di freno: GP-A (K)
• Velocità max a 135,0 t: 100 km/h
• Velocità max a 120,0 t: 120 km/h
• Condizione climatica: T1
• Raggio minimo Rmin (carro singolo sganciato): 75,0 m
• Lunghezza tra tamponi: 26.040 mm
• Massa a vuoto: ~27,0 t
• Portata: ~108,0 t
• Altezza di carico: 1.155 mm
• Tipo di carrello: Y25Ls(s)1-KV
• Numero di perni per container: 16; 20; 24; 32; 40
