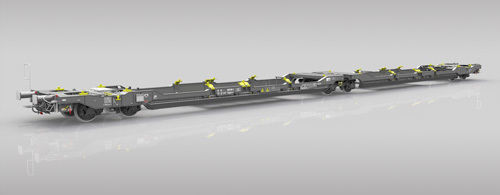

Transporter su ruota Sdggmrss

a piattaformaper container

Caratteristiche

• Carro articolato a due piattaforme su tre carrelli, parte di una nuova famiglia di carri intermodali.
• Adatto al trasporto di semirimorchi con involucro secondo il codice di compatibilità "e" (IRS 50596-5).
• Consente anche il trasporto di container ISO (20', 30', 40' e 45') e casse mobili conformi a ISO 668, UIC 592 e IRS 50596-6.
• Progettazione conforme alle norme TSI, EN e UIC e dotata di marcatura TEN GE per la circolazione.
• Conforme a IRS 50596-6 e provvisto delle marcature "C" e "P" con codice di compatibilità dell'involucro "e".
• Sottocassa conforme a EN 12663-2.

Capacità

• Container della classe 1 – 1C, 1CC, 1CX, 1B, 1BB, 1BX, 1A, 1AA, 1AX, 1EE secondo ISO 668.
• Casse mobili simmetriche e asimmetriche secondo IRS 50592.
• Semirimorchi con involucro secondo il codice di compatibilità "e" (IRS 50596-5).

Carico
Le possibilità di carico sono conformi al diagramma di carico fornito; consultare il diagramma per il posizionamento specifico e i limiti di distribuzione del carico per asse.

Parametri
Carico per asse: 22.5 t
Scartamento: 1.435 mm
Gabarit di circolazione: G1+GI1 – TSI WAG
Regime di frenatura: "S" o "SS"
Tipo di freno: GP-A (K)
Velocità max, regime SS (fino a 20 t/asse): 120 km/h
Velocità max, regime S (fino a 14.5 t/asse): 120 km/h
Velocità max, regime S/SS (fino a 22.5 t/asse): 100 km/h
Condizioni climatiche: T1, T3 – TSI WAG
R_min (carro singolo): 75.0 m
Lunghezza tra respingenti: 34,200 mm
Peso a vuoto: ~ 35.0 t
Portata: ~ 100.0 t
Altezza di carico dei container: 1,155 mm
Tipo carrello: Y25Ls(s)di(f)-KC1(V)

Specifiche tecniche

• Carico per asse: 22.5 t
• Scartamento: 1.435 mm
• Gabarit di circolazione: G1+GI1 – TSI WAG
• Regime di frenatura: "S" o "SS"
• Tipo di freno: GP-A (K)
• Velocità max (regime SS, fino a 20 t/asse): 120 km/h
• Velocità max (regime S, fino a 14.5 t/asse): 120 km/h
• Velocità max (regime S/SS, fino a 22.5 t/asse): 100 km/h
• Condizioni climatiche: T1, T3 – TSI WAG
• R_min (carro singolo): 75.0 m
• Lunghezza tra respingenti: 34,200 mm
• Peso a vuoto: ~ 35.0 t
• Portata: ~ 100.0 t
• Altezza di carico dei container: 1,155 mm
• Tipo carrello: Y25Ls(s)di(f)-KC1(V)
