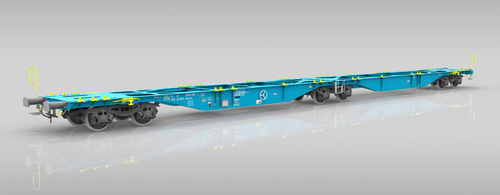

Transporter su ruota Sggmrss 90´

a piattaformaper container

Caratteristiche

• Carro articolato a due piattaforme su tre carrelli appartenente a una nuova famiglia di carri intermodali.
• Prodotto in diverse configurazioni per il trasporto di container di varie lunghezze (20', 30', 40' e 45') e casse mobili nel trasporto intermodale.
• Progetto conforme alle normative TSI, EN e UIC e dotato della marcatura TEN GE per l'esercizio.
• Conforme alla norma IRS 50596-6 e recante la marcatura "C".
• Sotto telaio conforme a EN 12663-2 e UIC 530-1 per il montaggio dell'accoppiatore automatico.

Capacità

• Supporta le classi di container ISO 668: 1, 1C, 1B, 1A, 1EE.
• Accetta casse mobili simmetriche e asimmetriche secondo IRS 50592.
• Può essere dotato di sovrastrutture specializzate equipaggiate con angoli ISO appropriati.

Note
Le possibilità di carico sono conformi allo schema di carico.

Parametri
Carico per asse: 22,5 t / asse
Scartamento: 1,435 mm
Profilo di carico: G1+GI1 – TSI WAG
Regime frenante: "S" o "SS"
Tipo di freno: GP-A (K)
Vel. max, regime SS (fino a 20 t/asse): 120 km/h
Vel. max, regime S (fino a 14,5 t/asse): 120 km/h
Vel. max, regime S/SS (fino a 22,5 t/asse): 100 km/h
Condizione climatica: T1 – TSI WAG
Rmin: 75,0 m
Lunghezza tra tamponi: 29.590 mm
Peso a vuoto: ~27,8 t
Portata: ~107,2 t
Altezza di carico: 1.155 mm
Tipo di carrello: Y25Ls(s)1-KV

Specifiche tecniche

• Carico per asse: 22,5 t / asse
• Scartamento: 1,435 mm
• Profilo di carico: G1+GI1 – TSI WAG
• Regime frenante: "S" o "SS"
• Tipo di freno: GP-A (K)
• Vel. max (regime SS, fino a 20 t/asse): 120 km/h
• Vel. max (regime S, fino a 14,5 t/asse): 120 km/h
• Vel. max (regime S/SS, fino a 22,5 t/asse): 100 km/h
• Condizione climatica: T1 – TSI WAG
• Raggio minimo di curvatura (Rmin): 75,0 m
• Lunghezza tra tamponi: 29.590 mm
• Peso a vuoto: circa 27,8 t
• Portata: circa 107,2 t
• Altezza di carico: 1.155 mm
• Tipo di carrello: Y25Ls(s)1-KV
• Container compatibili: classi ISO 668 (20', 30', 40', 45') e casse mobili secondo IRS 50592
