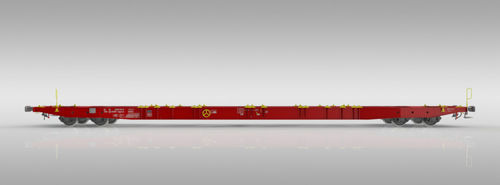

Transporter su ruota Sggnss 80´

per container

Caratteristiche

• Questo vagone intermodale è idoneo al trasporto di container e casse mobili di varie lunghezze (20', 30', 40') classificate secondo ISO 668.
• La progettazione del vagone soddisfa i requisiti delle norme TSI, EN e UIC e dispone della marcatura TEN GE per l'esercizio della circolazione.

Capacità

• Container secondo ISO 668: classi 1 – 1E, 1C, 1B, 1A.
• Casse mobili secondo UIC 592, in conformità con UIC 596-6:
  • Casse mobili simmetriche – (20), (21), 22, 23, 24, (26), (29), (30), (31), 40, 42, (44), (45).
  • Casse mobili asimmetriche – (60), (81), 82, (84), (85), (86), (91), (94), (95), 96, (97), (98).

Informazioni aggiuntive
Le possibilità di carico sono conformi allo schema di carico.

Parametri (tabella)
Carico per asse: 22,5 t
Peso a vuoto: 21,5 t
Scartamento: 1.435 mm
Gabarit di circolazione: G1-TSI
Regime freni: "SS"
Tipo di freno: GP-A (K)
Velocità max (fino a 14,5 t / asse): 120 km/h
Velocità max (oltre 14,5 t / asse): 100 km/h
Condizioni climatiche: T1-TSI
Rmin: 75,0 m
Rmin: 150,0 m
Lunghezza tra ammortizzatori: 25.940 mm
Lunghezza del telaio: 24.700 mm
Altezza di carico: 1.155 mm
Tipo di carrello: Y25Ls(s)1-K
Diametro ruota: 920 mm
Numero di perni per container: 34

Nota
Le descrizioni fornite sono a scopo informativo generale.

Specifiche tecniche

• Carico per asse: 22,5 t
• Peso a vuoto: 21,5 t
• Scartamento: 1.435 mm
• Gabarit di circolazione: G1-TSI
• Regime freni: "SS"
• Tipo di freno: GP-A (K)
• Velocità max (fino a 14,5 t / asse): 120 km/h
• Velocità max (oltre 14,5 t / asse): 100 km/h
• Condizioni climatiche: T1-TSI
• Raggio minimo (Rmin): 75,0 m e 150,0 m
• Lunghezza tra ammortizzatori: 25.940 mm
• Lunghezza del telaio: 24.700 mm
• Altezza di carico: 1.155 mm
• Tipo di carrello: Y25Ls(s)1-K
• Diametro ruota: 920 mm
• Numero di perni per container: 34
• Adatto a container ISO 668 (20', 30', 40') e a numerosi tipi di casse mobili UIC (simmetriche e asimmetriche secondo UIC 592 / UIC 596-6)
