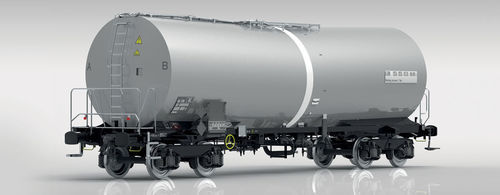

Transporter su ruota Zaens

Caratteristiche

• Il carro cisterna è progettato per il trasporto di prodotti chimici liquidi conforme al codice cisterna L4BH.
• Il sistema di riscaldamento è costituito da due circuiti separati a canale a profilo basso posizionati sotto la cisterna.
• La cisterna è isolata con 80 mm di isolamento termico rivestito con piastre in acciaio inox.
• Il progetto del carro soddisfa i requisiti RID, TSI, EN, UIC e dispone della marcatura TEN GE per la circolazione.

Funzionalità

• Il carico/riempimento avviene tramite la cupola (dotata di sportello a battente fissato con 4 viti), adattato alle caratteristiche del materiale trasportato.
• Lo scarico avviene dal lato inferiore, attraverso il tubo di scarico DN 100.
• La valvola di fondo è azionata tramite un dispositivo di comando meccanico bilaterale.
• Il carro è dotato di termometro per il monitoraggio della temperatura.

Parametri
Carico per asse — 22,5 t / asse
Scartamento — 1.435 mm
Profilo di carico — G1-TSI
Regime di frenatura — “S”
Tipo di freno — KE-GP (K)
Velocità max per 90,0 t — 100 km/h
Velocità max (a vuoto) — 120 km/h
Condizione climatica — T1
Rmin — 35,0 m
Lunghezza su tamponi — 14.150 mm
Volume effettivo — ~ 73,5 m3
Pendenza centrale del serbatoio — 1,5°
Pressione di calcolo — 4 bar
Pressione massima di esercizio — 3 bar
Peso a vuoto — ~ 22,4 t (BA314)
Portata utile — ~ 67,6 t
Tipo di carrello — Y25Lsd-KP1 o Y25Lsd-K
Temperatura di riscaldamento — max. 160° C
Materiale delle attrezzature — Acciaio al carbonio

Specifiche tecniche

• Famiglia modello: Zaens (volume effettivo ca. 73,5 m³)
• Carico previsto: prodotti chimici liquidi (codice serbatoio L4BH)
• Isolamento serbatoio: isolamento termico 80 mm rivestito con piastre in acciaio inox
• Riscaldamento: due circuiti separati a canale a profilo basso sotto il serbatoio; riscaldamento fino a max. 160° C
• Carico: cupola con sportello a battente fissato con 4 viti
• Scarico: tubo di scarico laterale DN 100; valvola di fondo con dispositivo di comando meccanico bilaterale
• Termometro: installato
• Progetto/norme: Conforme a RID, TSI, EN, UIC; marcatura TEN GE per la circolazione
• Carico per asse: 22,5 t/asse
• Scartamento: 1.435 mm
• Profilo di carico: G1-TSI
• Regime/tipo freno: “S” / KE-GP (K)
• Velocità: max 100 km/h (per 90,0 t), 120 km/h (a vuoto)
• Condizione climatica: T1
• Raggio minimo Rmin: 35,0 m
• Lunghezza su tamponi: 14.150 mm
• Pendenza centrale: 1,5°
• Pressione di calcolo / Pressione max esercizio: 4 bar / 3 bar
• Peso a vuoto: ~ 22,4 t (BA314)
• Portata utile: ~ 67,6 t
• Tipo di carrello: Y25Lsd-KP1 o Y25Lsd-K
• Materiale attrezzature: Acciaio al carbonio
