Transporter su ruota Za(c)ns

Caratteristiche

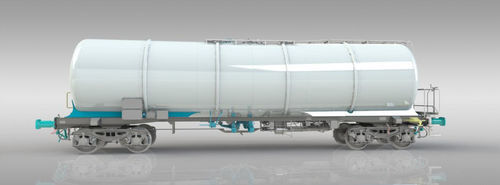

• Il carro cisterna Za(c)ns da 88 m³ è progettato per il trasporto di olio minerale bianco; codice serbatoio L4BH; pressione di prova 4 bar.
• Costruito secondo le normative RID e TSI e gli standard EN / UIC corrispondenti; marcatura TEN GE per la circolazione.
• Peso a vuoto circa 20,9 t (ruota ULT25 con freno standard) o 20,7 t (ULT25 con freno CFCB).
• Intervallo di temperatura operativa −20 °C a +50 °C; struttura conforme a EN 12663-2 e UIC 530-1 per il montaggio dell'accoppiatore automatico.

Capacità

• Carico attraverso la cupola (coperchio a battente con quattro viti) o bocchello di riempimento DN 150 opzionale.
• Operazione dal livello della rotaia su entrambi i lati con tubazioni a T e valvole oblique laterali DN 100 per la fase liquida.
• Connessione DN 50 / 2 pollici prevista per la fase gassosa.
• Le attrezzature di carico e scarico possono essere adattate alle esigenze del cliente.
• Il carro può essere prodotto e fornito in diverse configurazioni:
• Sottocassa: con o senza kit centrale fissato lungo il serbatoio (soluzione MODULARE).
• Opzioni freno: KE-GP-A(K) o MH-GP-A(K) in configurazione standard, o CFCB come opzione; tutte forniscono la base per la successiva digitalizzazione dei carri merci.

Vantaggi

• Peso a vuoto ridotto (≈ 20,9 t o 20,7 t a seconda della configurazione del freno).
• Lunghezza del carro ridotta (15.000 mm) che facilita le manovre in deposito.
• Capacità del serbatoio ottimizzata per il trasporto di prodotti a bassa densità.

Parametri
Carico per asse: 22,5 t/asse
Scartamento: 1.435 mm
Gabarit: G1-TSI
Regime del freno: S
Tipo di freno: MH-GP-A(K), KE-GP-A(K)
Velocità max a 90,0 t: 100 km/h
Velocità max (scarico): 120 km/h
Condizione climatica: T1, T3
Rmin: 35,0 m
Lunghezza tra tamponi: 15.000 mm
Volume effettivo: ~ 88,0 m³
Pendenza centrale serbatoio: 10°
Pressione di calcolo / Pressione di prova: 4 bar / 4 bar
Pressione massima di esercizio: 3 bar
Peso a vuoto: ~ 20,9 t (a seconda della configurazione)
Portata utile: ~ 69,1 t
Tipo di carrello: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
Materiale delle attrezzature: Acciaio al carbonio

Specifiche tecniche

• Modello: Za(c)ns
• Volume effettivo (serbatoio): ~ 88,0 m³
• Carico per asse: 22,5 t/asse
• Scartamento: 1.435 mm
• Lunghezza tra tamponi: 15.000 mm
• Peso a vuoto: ~ 20,9 t (a seconda della configurazione del freno)
• Portata utile: ~ 69,1 t
• Pressione di calcolo / Pressione di prova: 4 bar
• Pressione massima di esercizio: 3 bar
• Intervallo di temperatura di esercizio: -20 °C a +50 °C
• Tipi di freno disponibili: MH-GP-A(K), KE-GP-A(K), opzione CFCB
• Tipi di carrello: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
• Pendenza centrale serbatoio: 10°
• Raggio minimo di curvatura (Rmin): 35,0 m
• Materiale delle attrezzature: Acciaio al carbonio
