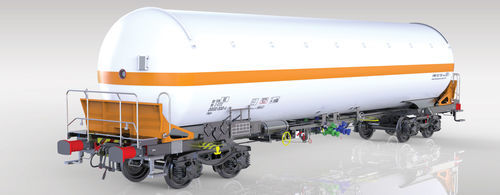

Transporter su ruota Zags

a piattaforma

Caratteristiche

• Progettato per il trasporto di ammoniaca anidra (UN1005) e idrocarburi liquefatti (GPL) secondo il codice cisterna P29BH.
• Costruito in conformità ai regolamenti RID e TSI e alle norme EN / UIC applicabili; telaio secondo EN 12663-2 e UIC 530-1; marcatura TEN GE per circolazione.
• Rapporto capacità/peso ottimizzato per il trasporto di ammoniaca; spessore della testa del serbatoio secondo RID TE 25 b).
• Accesso ispezione tramite boccaporto DN 500 con coperchio (EN 12561-6).

Capacità

• Valvole di fondo per carico/scarico azionate idraulicamente dal piano rotaia su entrambi i lati.
• Tubi a T e valvole oblique laterali DN 80 per fase liquida e gassosa; riduzione standard DN 80/DN 50 sulla fase gassosa.
• Pronto per montaggio schermo solare e cambio codice cisterna a P27BH.
• Temperatura minima di riempimento: -40 °C.
• Disposizioni e accessori di carico/scarico adattabili ai requisiti del cliente; opzioni per assali, scatole portanti, ganasce freno, ammortizzatori e accoppiamento.
• Equipaggiamenti di sicurezza opzionali: sistemi anti-sovrapposizione, dispositivo rilevamento deragliamento EDT101; schermo protettivo secondo RID TE 25 d), piattaforma aggiuntiva e indicatore di livello disponibili.
• Posizione del boccaporto sull'asse della testa del serbatoio secondo la proprietà intellettuale n. Ru.068711.

Parametri
Carico per asse: 22,5 t / asse
Scartamento: 1,435 mm
Ingombro: G1-TSI
Regime di frenatura: “S”
Tipo di freno: KE-GP (K)
Velocità max (carico 90,0 t): 100 km/h
Velocità max (vuoto): 120 km/h
Condizione climatica: T1
R_min: 35,0 m
Lunghezza fuori ammortizzatori: 16 960 mm
Volume effettivo: ~106,0 m³
Pendenza centrale serbatoio: Orizzontale
Pressione di calcolo: 29 bar
Peso a vuoto: ~34,9 t
Portata utile: ~55,1 t
Tipo bogie: Y25Lsd-KP1
*Il peso a vuoto dipende dal tipo di bogie, dagli assiemi ruota e dalle apparecchiature aggiuntive.

Specifiche tecniche

• Famiglia modello: serie Zags
• Carico previsto: ammoniaca anidra (UN1005) e idrocarburi liquefatti (GPL) — codice cisterna P29BH
• Volume effettivo: ~106,0 m³; Pressione di calcolo: 29 bar; Temperatura minima di riempimento: -40 °C
• Carico per asse: 22,5 t / asse; Portata utile: ~55,1 t; Peso a vuoto: ~34,9 t (dipende dalla configurazione)
• Velocità max: 100 km/h (carico 90 t) / 120 km/h (vuoto); Scartamento: 1,435 mm; Ingombro: G1-TSI
• Regime di frenatura: “S”; Tipo di freno: KE-GP (K); Tipo bogie: Y25Lsd-KP1 (altre opzioni disponibili)
• Allestimenti serbatoio: boccaporto DN 500 (EN 12561-6), tubi a T e valvole DN 80, riduzione DN 80/DN 50 sulla fase gassosa, valvole di fondo idrauliche accessibili al livello della rotaia
• Conformità: regolamenti RID e TSI; norme EN / UIC; telaio secondo EN 12663-2 e UIC 530-1; marcatura TEN GE

Nota
Nota: Le descrizioni fornite sono esclusivamente a scopo informativo.
