Dispositivo di messa a terra di cortocircuito di fase Big-Bag

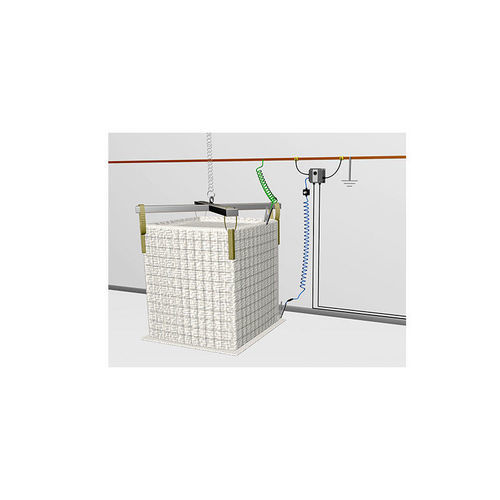

Il sistema di messa a terra statica Earth-Rite FIBC è un rivoluzionario sistema di ferramenta progettato per garantire il riempimento e lo svuotamento sicuro dei big-bag di tipo C (sacchi con inserto conduttivo) utilizzati in aree pericolose. Il sistema Earth-Rite FIBC è stato progettato per soddisfare i requisiti dell'industria farmaceutica, ma il dispositivo è utilizzato in ogni settore. Componenti del sistema unità di monitoraggio con un LED che indica lo stato di messa a terra (materiale dell'alloggiamento - plastica o acciaio inox su richiesta), dotata di un perno per appendere/conservare la pinza), morsetto di messa a terra che fornisce una migliore connessione per i materiali flessibili dei big-bag, cavo a spirale a due fili in un involucro protettivo in hytrel di varie lunghezze (l'involucro in hytrel protegge il cavo da danni meccanici o chimici), alimentatore in un alloggiamento in PRFV. Principio di funzionamento del sistema La pinza di monitoraggio, quasi completamente isolata, ad eccezione del morsetto in rame, è collegata al punto di terra inferiore del FIBC, creando così un collegamento che consente al sistema di monitorare la resistenza del FIBC verso terra. Il controllore verifica che il big-bag sia stato messo a terra correttamente, cioè che le cariche elettrostatiche accumulate su di esso vengano scaricate correttamente a terra. Una messa a terra corretta impedisce le scariche elettrostatiche, che possono essere fonte di accensione e di esplosione di atmosfere esplosive. Per i materiali a dissipazione elettrostatica, selezionare un sistema con un intervallo di monitoraggio adeguato al tipo di contenitore. I contenitori FIBC di tipo C devono essere monitorati con una resistenza ≤ 1 x 108 Ω. Per i materiali conduttivi o metallici, la resistenza ≤ 10 Ω deve essere il valore della resistenza monitorata in combinazione con un punto di terra designato
